Tấm nhựa Danpla chống tĩnh điện (ESD Danpla Sheet) là nguyên liệu nền tảng để sản xuất các bao bì và thiết bị ESD trong ngành điện tử. Bài viết này giải thích cách chọn đúng loại tấm ESD theo yêu cầu kỹ thuật của từng ứng dụng, chuẩn quốc tế, và tiêu chuẩn FDA áp dụng.
Ba cấp độ ESD của tấm Danpla
Trong ngành điện tử, tĩnh điện (ESD – Electrostatic Discharge) là nguyên nhân hàng đầu gây hỏng linh kiện. Để bảo vệ, các tấm Danpla ESD được phân loại theo khả năng dẫn điện, thể hiện qua điện trở bề mặt (surface resistance). Mỗi cấp độ phục vụ một ứng dụng cụ thể:
| Phân loại | Điện trở bề mặt | Ứng dụng điển hình |
|---|---|---|
| Conductive (dẫn điện) | 10¹ – 10⁵ Ω | Nối đất trực tiếp, groundings strap, mat chống tĩnh |
| Dissipative (tiêu tán điện) | 10⁵ – 10⁹ Ω | Thùng ESD, khay linh kiện, vách ngăn SMT, tấm lót khu EPA |
| Anti-static coating | 10⁹ – 10¹¹ Ω | Bao bì ngoài, giảm tĩnh điện bề mặt, túi PE chống tĩnh |
Tấm Danpla ESD của ICD thuộc loại dissipative (10³–10⁶Ω) – phù hợp cho hầu hết ứng dụng trong ngành điện tử, đáp ứng tiêu chuẩn EPA (ESD Protected Area) theo ANSI/ESD S20.20. Đây là tiêu chuẩn quốc tế được sử dụng bởi các nhà máy Samsung, LG, Intel và các FDI khác.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vật liệu | PP Corrugated, carbon-loaded đồng đều |
| Màu sắc | Đen (không phai theo thời gian) |
| Kích thước | 1220 × 2440mm (tiêu chuẩn) |
| Độ dày | 3mm, 4mm, 5mm |
| Điện trở bề mặt | 10³ – 10⁶ Ω (dissipative) |
| Tiêu chuẩn áp dụng | ANSI/ESD S20.20, IEC 61340-5-1 |
| Tính nhất quán | Điện trở đo ở bất kỳ vị trí nào trên tấm |
| Test report | Kèm theo mỗi lô (cung cấp khi yêu cầu) |
Tại sao carbon trong tấm ESD không phai theo thời gian?
Khác với tấm có phủ lớp chống tĩnh điện bề mặt (surface coating), tấm Danpla ESD của ICD sử dụng carbon-loaded compound phân tán đều trong toàn bộ chiều dày tấm. Điều này có nghĩa là:
- Tính năng ESD không mất đi sau khi cắt, mài hoặc va chạm
- Không cần lo lớp phủ bề mặt bị trầy xước hoặc bong tróc
- Điện trở đo ở bất kỳ vị trí nào trên tấm đều nhất quán và bền bỉ
- Thích hợp cho sản xuất khay, hộp, vách ngăn ESD có độ chính xác cao
Đây là yêu cầu bắt buộc trong ngành điện tử, đặc biệt tại các nhà máy Samsung, LG, Intel, SK Hynix và các FDI khác tại Việt Nam. Các nhà máy SMT (Surface Mount Technology) đòi hỏi tất cả vật liệu tiếp xúc trực tiếp với PCB phải có khả năng tiêu tán điện nhất quán.
Ứng dụng chính của tấm Danpla ESD

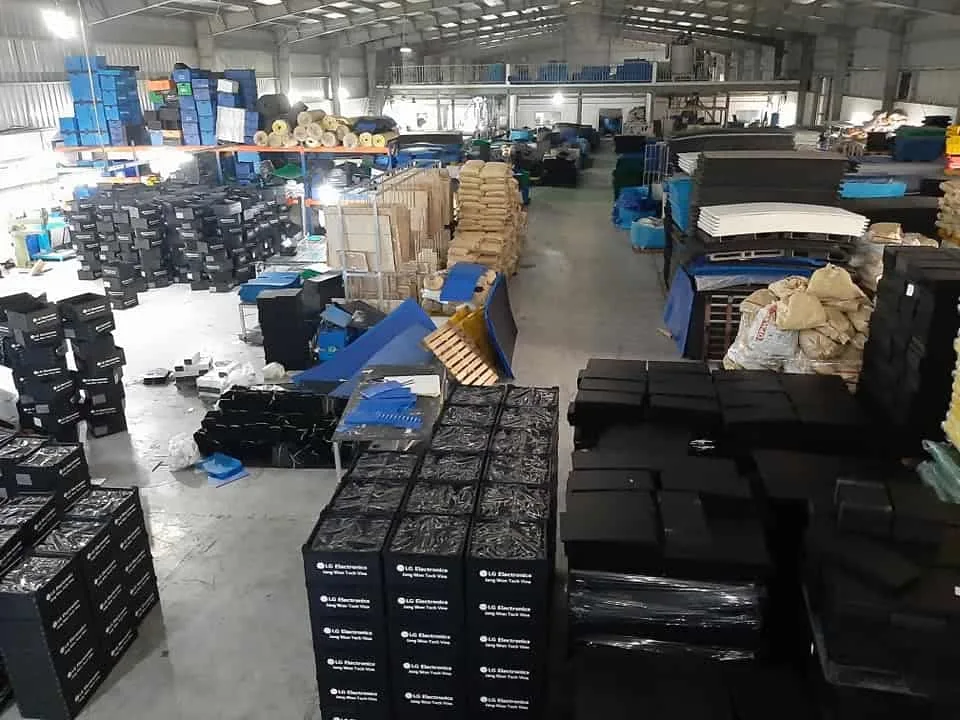

- Thùng ESD (ESD box): Sản xuất thùng đựng PCB, IC, module điện tử. Tấm ESD đảm bảo linh kiện bên trong được bảo vệ khỏi tĩnh điện từ bên ngoài.
- Khay vận chuyển (ESD tray): Khay tùy chỉnh chứa bo mạch giữa các công đoạn sản xuất SMT, từ pick-and-place đến soldering.
- Vách ngăn ESD (ESD divider): Chia ngăn trong thùng, ngăn va chạm và truyền điện giữa linh kiện, giúp bảo vệ từng sản phẩm.
- Tấm lót sàn khu EPA (ESD floor mat substrate): Lót sàn trong khu ESD Protected Area (EPA) ở nhà máy SMT, kết nối với ground.
- Jig và fixture: Đế giữ PCB, SSD, memory module trong quá trình hàn, kiểm tra, hoặc test chức năng.
Tiêu chuẩn và chứng chỉ ESD
Tấm Danpla ESD của ICD tuân thủ các tiêu chuẩn quốc tế:
- ANSI/ESD S20.20: Tiêu chuẩn Mỹ quản lý ESD trong ngành điện tử, được áp dụng rộng rãi tại các nhà máy FDI ở Việt Nam.
- IEC 61340-5-1: Tiêu chuẩn quốc tế châu Âu về điều kiện ESD trong phòng sạch và khu sản xuất.
- Test report: Mỗi lô tấm ESD từ ICD kèm theo test report ghi lại điện trở bề mặt, đảm bảo khách hàng có bằng chứng kỹ thuật cho kiểm toán chất lượng.
Cách chọn độ dày ESD phù hợp
Tấm Danpla ESD có sẵn 3 độ dày (3mm, 4mm, 5mm). Lựa chọn đúng tùy thuộc vào tải trọng và yêu cầu cứng:
- 3mm: Khay nhẹ, linh kiện nhỏ gọn, thùng PCB, vách ngăn mỏng. Đây là độ dày phổ biến nhất cho khay ESD.
- 4mm: Thùng vừa, khay nặng hơn, sàn EPA có tải trọng vừa phải.
- 5mm: Sàn EPA nặng tải, cấu trúc cứng, vách ngăn chịu lực từ hàng hóa được xếp chống.
Giá và đặt hàng tấm ESD
Xem thêm: thùng Danpla ESD đã thành phẩm và tổng quan về vật liệu Danpla.
Khi đặt tấm ESD, hãy cung cấp:
- Số lượng tấm (tính theo lô 50 tấm/pallet)
- Độ dày cần (3mm, 4mm, hoặc 5mm)
- Yêu cầu test report kỹ thuật (bắt buộc để kiểm toán ESD)
- Yêu cầu cắt hay gia công cụ thể (nếu có)
Câu hỏi thường gặp (FAQ)
Tấm ESD Danpla và tấm đen thường, phân biệt như thế nào?
Không thể phân biệt bằng mắt, vì cả hai đều màu đen. Phương pháp chính xác: dùng đồng hồ đo ESD kiểm tra điện trở. Tấm ESD cho kết quả 10³–10⁶Ω; tấm thường >10⁹Ω. Tấm ESD luôn kèm test report; tấm thường không.
Tấm ESD có thể để trong điều kiện thường không? Có bị hỏng do ẩm không?
Có. PP Corrugated là vật liệu thấm hút độ ẩm. Nếu để tấm ESD trong môi trường ẩm quá lâu, tính chất ESD có thể thay đổi. Nên lưu trữ tấm ESD trong kho khô ráo (RH <45%), và kiểm tra điện trở định kỳ nếu lưu trữ lâu.
Tấm ESD cắt nhỏ có mất tính năng ESD không?
Không. Vì carbon phân tán đều trong toàn bộ chiều dày, khi cắt nhỏ mỗi miếng vẫn giữ được tính năng ESD. Điều này là lợi thế so với tấm có lớp phủ bề mặt, khi cắt sẽ làm mất lớp phủ ở cạnh.
