Nội dung được ICD xem xét và cập nhật - Tuần 43/2026

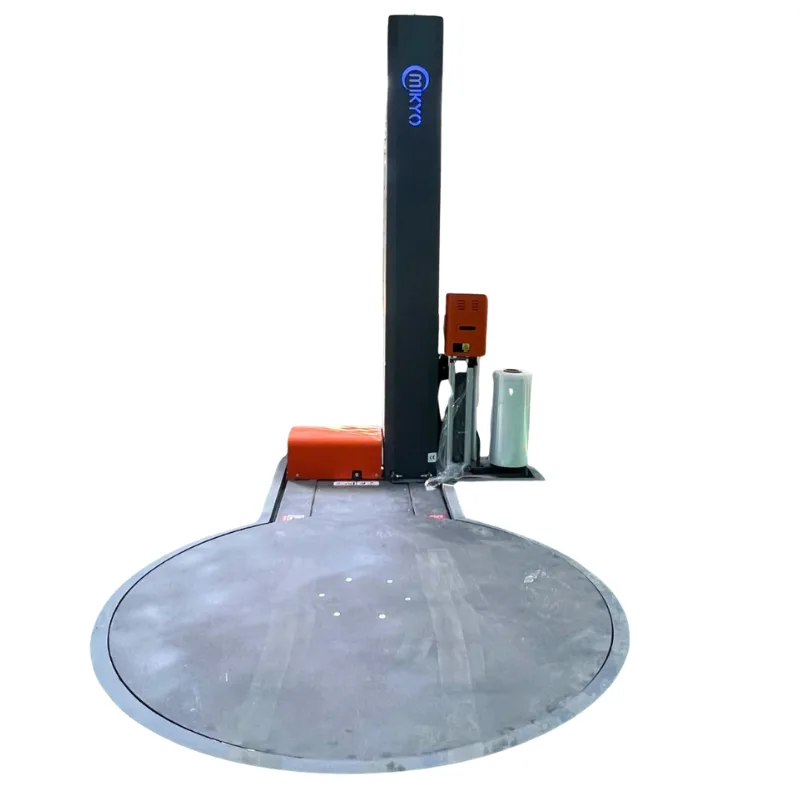

Lắp âm sàn là đặt máy quấn màng pallet vào hố để mặt mâm quay ngang bằng sàn kho. Muốn làm an toàn, cần xong ba việc trước khi cắt bê tông: có bản vẽ hố của đúng model máy, có kỹ sư xác nhận sàn và hạ tầng ngầm, và chốt xong đường thoát nước lẫn đường điện. Sau đó thi công theo một trình tự cố định: rào miệng hố, cắt đào, xử lý đáy hố, đặt máy, hoàn thiện viền mâm, chạy thử rồi nghiệm thu. Bài này đi vào phần thi công; nếu bạn còn đang cân nhắc có nên âm sàn hay không, hãy đọc trước ưu nhược điểm lắp âm sàn máy quấn màng.
- Kích thước hố, cao độ và khung hố do bản vẽ của đúng model quyết định, không có con số chung.
- Trước khi cắt sàn cần ba xác nhận: bản vẽ hố, khả năng chịu tải của sàn, vị trí ống và cáp ngầm.
- Thoát nước và điện thiết kế cùng lúc với hố; miệng hố hở phải có nắp hoặc rào.
Hố do ai làm và làm theo bản vẽ nào
Câu hỏi đầu tiên không phải hố sâu bao nhiêu mà là ai chịu trách nhiệm phần nào. Một hãng Mỹ chào bán tuỳ chọn lắp mâm ngang sàn cho mâm 1.651 mm và 1.829 mm, nhưng ghi rõ khách hàng phải tự lắp. Một hãng châu Âu bán khung hố cho mâm 1.650 mm như phụ kiện, đồng thời yêu cầu việc lắp đặt do nhân sự có chuyên môn của hãng giám sát. Vì cách chia khác nhau, hãy chốt bằng văn bản trước khi mua: bên nào làm hố, bên nào cấp bản vẽ.
| Hạng mục | Bên thường đảm nhiệm | Căn cứ |
|---|---|---|
| Bản vẽ hố, khung hố (nếu model có) | Nhà sản xuất hoặc nhà cung cấp máy | Khung hố là phụ kiện tuỳ chọn có bán kèm trong tài liệu của một hãng châu Âu |
| Cắt sàn, làm hố, thoát nước | Chủ kho, thuê nhà thầu xây dựng | Một hãng Mỹ ghi tuỳ chọn mâm ngang sàn do khách hàng tự lắp |
| Cáp nguồn đến tủ điều khiển, công tắc tổng | Chủ kho | Tài liệu lắp đặt yêu cầu khách cấp cáp đủ tiết diện và công tắc tổng khi cần |
| Hạ máy, dựng trụ, chạy thử | Kỹ thuật viên của nhà cung cấp | Tài liệu hãng yêu cầu người có chuyên môn của hãng giám sát; ICD ghi bố trí kỹ thuật viên lắp đặt và đào tạo vận hành tại kho khách hàng |
Với máy ICD, trang sản phẩm T1650F ghi hỗ trợ lắp đặt tại kho và có kỹ thuật viên hướng dẫn vận hành. Trang này không nêu việc ICD cấp bản vẽ hố hay thi công hố, vì vậy nếu bạn chọn âm sàn, hãy hỏi thẳng ICD model nào có phương án âm sàn và ai phụ trách phần xây dựng trước khi chốt đơn.
Chuẩn bị trước khi cắt sàn
Cắt sàn là bước không quay lại được. Thiếu mục nào dưới đây thì chưa nên gọi nhà thầu vào cắt.
- Bản vẽ hố và cao độ mâm của đúng model, nhận bằng văn bản từ nhà cung cấp máy.
- Kỹ sư kết cấu xác nhận sàn chịu được tổng tải của máy, pallet và xe nâng. Tài liệu lắp đặt của một hãng Mỹ yêu cầu đúng điều này, cộng cả người đứng làm việc và thiết bị khác trong khu vực.
- Khảo sát ống nước, cáp điện, đường thoát nước chạy dưới sàn tại vị trí định cắt, bằng bản vẽ hoàn công hoặc máy dò, trước khi vạch dấu.
- Đường thoát nước của hố nối ra đâu và có dốc về phía đó không. Nếu khu vực hay ngập nước thì đổi vị trí: tài liệu của một hãng châu Âu cấm lắp đặt ở nơi có nguy cơ ngập.
- Đường điện đi trong ống luồn kín ra hộp nối đặt ngoài hố, dễ tiếp cận; tiết diện dây và aptomat lấy theo công suất ghi trên máy (máy ICD-T1650F dùng điện 220V một pha).
- Mặt bằng quanh máy: sàn phẳng, xe nâng tiếp cận mâm thẳng hướng, không phải bẻ lái sát mép hố.
Một chi tiết hay bị bỏ qua là độ phẳng của sàn xung quanh. Cùng tài liệu của hãng Mỹ nói trên yêu cầu sàn tại khu đặt máy không lệch quá 6 mm (1/4 inch). Máy âm sàn thì mâm phải khớp với sàn đó, nên nếu sàn gợn sóng, hãy xử lý mặt sàn trước hoặc trong cùng đợt thi công.
Trình tự thi công
Bảy bước dưới đây mô tả thứ tự việc, không kèm kích thước, vì kích thước nằm trong bản vẽ của máy bạn chọn. Hai việc dễ bị đảo thứ tự nhất là che miệng hố và xử lý thoát nước.
An toàn: ba điểm hay bị bỏ sót
Tiêu chuẩn châu Âu EN 415-6 về máy quấn pallet đặt yêu cầu an toàn từ thiết kế, chế tạo đến lắp đặt, chạy thử, vận hành, điều chỉnh, bảo trì và vệ sinh. Khi mua máy, đây là tiêu chuẩn tham chiếu để hỏi nhà cung cấp về hồ sơ an toàn của máy. Phạm vi của nó là máy, không phải phần xây dựng hố, nên hố vẫn cần đơn vị thi công chịu trách nhiệm riêng.
Điểm thứ hai là nước: hố sâu hơn sàn nên nước vệ sinh hoặc nước rò rỉ chảy về đó, lẫn với điện cấp cho động cơ; vì vậy thoát nước và đường điện phải được thiết kế cùng lúc với hố. Điểm thứ ba là khoảng chuyển tiếp giữa mâm quay và sàn: nếu viền lệch hoặc khe hở lớn, bánh xe nâng tay dễ vướng, nên viền cần hoàn thiện và kiểm tra bằng xe nâng thật trước khi bàn giao.
Chi phí và thời gian thi công
ICD không đưa con số chung vì chi phí phụ thuộc độ dày và hiện trạng sàn, độ khó cắt, khoảng cách đến điểm thoát nước và điểm cấp điện. Thời gian thi công cũng không có con số chung: ngoài cắt và đào còn có chống thấm và bê tông lấp khe cần khô trước khi vận hành. Gửi hiện trạng kho theo mục liên hệ cuối bài để nhận báo giá, và đặt phương án này cạnh lắp nổi kèm tấm dốc trước khi chốt ngân sách.
Nếu việc chọn model chưa rõ, bắt đầu từ tiêu chí chọn máy quấn màng co phù hợp, vì cách lắp phụ thuộc loại xe nâng, trọng lượng pallet và mặt bằng kho.
Câu hỏi thường gặp về lắp âm sàn máy quấn màng
Lắp âm sàn cho máy quấn màng pallet là gì?
Là đặt máy vào hố trong sàn kho để mặt mâm quay ngang bằng sàn, xe nâng đưa pallet thẳng lên mâm mà không cần tấm dốc. Phương án này tiện cho thao tác nhưng đòi hỏi thi công hố, thoát nước và điện theo bản vẽ của đúng model.
Ai chịu trách nhiệm thi công hố âm sàn?
Tuỳ nhà cung cấp, nên chốt bằng văn bản trước khi mua. Tài liệu của một hãng Mỹ ghi khách hàng tự lắp tuỳ chọn mâm ngang sàn, còn một hãng châu Âu yêu cầu mọi việc lắp đặt do nhân sự có chuyên môn của hãng giám sát. Với ICD, hãy hỏi trực tiếp model bạn quan tâm có phương án âm sàn không và ai làm phần xây dựng.
Kho hay bị ướt hoặc có nguy cơ ngập thì có nên lắp âm sàn không?
Nên cân nhắc kỹ hoặc chọn lắp nổi. Tài liệu của một hãng châu Âu cấm lắp đặt máy ở khu vực có nguy cơ ngập, và hố âm sàn là điểm thấp nhất của sàn nên nước chảy về đó. Nếu vẫn âm sàn, phải có đường thoát nước thật cho đáy hố.
Lắp âm sàn mất bao lâu?
Không có con số chung. Thời gian phụ thuộc hiện trạng sàn, độ khó cắt, thời gian chống thấm và bê tông lấp cần khô. Hãy hỏi nhà thầu lịch thi công cụ thể sau khi khảo sát, không dựa vào con số chung trên mạng.
Có cần che hố trong lúc đang thi công không?
Có. Quy định lao động của Mỹ (OSHA 29 CFR 1910.28(b)(3)) yêu cầu lỗ trên sàn có nắp hoặc lan can, kể cả lỗ thấp hơn 1,2 m. Việt Nam có quy định riêng của mình, nên nhà thầu cần tuân thủ quy định địa phương và dùng quy định này như chuẩn tham chiếu.
