KLT là gì? Thùng nhựa chuẩn linh kiện ô tô (VDA 4500)

Nội dung được ICD xem xét và cập nhật - Tuần 44/2026

KLT (Kleinladungsträger, tiếng Đức nghĩa là “thùng tải nhỏ”) là hệ thùng nhựa tiêu chuẩn của ngành ô tô do Hiệp hội Công nghiệp Ô tô Đức (VDA) quy định trong khuyến nghị VDA 4500: đáy danh nghĩa 300 x 200, 400 x 300 hoặc 600 x 400 mm, ba bậc cao 147, 213 và 280 mm, mỗi thùng chứa tối đa 20 kg. Nhờ module này, 4 thùng 600 x 400 mm phủ kín một lớp pallet EURO 1.200 x 800 mm, nên thùng chạy được trên băng tải, robot và kho tự động theo nhịp cấp hàng JIT (Just-In-Time).

Tôi là Lê Văn Thăng, làm ở ICD Việt Nam từ năm 2011. Khách hàng trong chuỗi cung ứng linh kiện thường hỏi tôi một câu: thùng nhựa EU 600 x 400 có phải là KLT không. Câu trả lời ngắn là chưa chắc. Bài này tóm tắt những gì VDA 4500 phiên bản 3.1 (tháng 12/2025) thực sự quy định, đọc trực tiếp từ tài liệu của VDA, để bạn phân biệt KLT được chứng nhận với thùng chỉ trùng kích thước, và biết khi nào cần loại nào.

Tiêu chuẩn VDA 4500 là gì?

VDA 4500 là khuyến nghị của Hiệp hội Công nghiệp Ô tô Đức quy định kích thước, màu, vật liệu, tải trọng, ký hiệu và cách kiểm định thùng KLT, để thùng của mọi nhà sản xuất dùng lẫn được trong cùng một vòng luân chuyển giữa hãng xe, nhà cung cấp linh kiện và đơn vị logistics.

Hệ KLT được VDA định nghĩa từ năm 1988. Bản hiện hành là VDA 4500 phiên bản 3.1, ghi ngày tháng 12/2025 và đăng trên trang VDA đầu tháng 1/2026. Đây là khuyến nghị không bắt buộc về mặt pháp lý; nó trở thành điều kiện giao hàng khi hãng xe ghi chuẩn này vào hướng dẫn đóng gói cho nhà cung cấp. Các tiêu chuẩn ISO 19709, DIN 30820 và EN 13199 cũng dựa trên các phiên bản cũ của VDA 4500 nhưng không được cập nhật theo.

Mọi KLT đều xây trên đáy 600 x 400 mm và các ước số của nó, nên xếp khít pallet 1.200 x 800 mm (EURO) hoặc 1.200 x 1.000 mm (ISO) mà không thừa diện tích.

Các loại và mã KLT phổ biến

VDA 4500 có 7 cỡ RL-KLT (3147, 4147, 4213, 4280, 6147, 6213, 6280) và 7 cỡ R-KLT tương ứng (3215, 4315, 4322, 4329, 6415, 6422, 6429) trên ba đáy 300 x 200, 400 x 300 và 600 x 400 mm, cộng thêm thùng gập F-KLT 6410. Cỡ đáy 300 x 200 chỉ có một bậc cao 147 mm; hai đáy còn lại có đủ ba bậc cao.

Các mã nhỏ như 3147 và 4147 hợp với ốc vít, gioăng, đầu nối điện; cỡ 6147 là module nền cho linh kiện cỡ vừa; bản cao 6280 hoặc 6429 dùng cho cụm chi tiết như đèn, gương, dây dẫn. Bảng dưới so sánh các loại KLT theo đáy, màu chuẩn và tải trọng.

Theo VDA 4500 phiên bản 3.1, R-KLT, RL-KLT và F-KLT là “Universal-KLT”: vùng chức năng (tay cầm, khung nhãn) tách khỏi lòng chứa, có số kiểu cố định và vật liệu quy định. Màu là một phần của tiêu chuẩn: thùng làm từ khuôn KLT nhưng khác màu quy định thì không được dập số chứng nhận VDA. Thùng “KLT đặc biệt” làm từ khuôn đã chứng nhận nhưng có chi tiết riêng phải mang màu khác hẳn RAL 5003 và 5005, và không mang số chứng nhận.

Đặc điểm của thùng KLT

Thùng KLT có thành trong nhẵn, góc bo để dễ vệ sinh và không kẹt linh kiện, đáy phẳng (RL-KLT) hoặc đáy liên kết (R-KLT), khung nhãn ở vị trí cố định để quét mã, cùng các rãnh, lỗ định tâm cho thiết bị nâng gắp tự động. R-KLT và RL-KLT là thùng thành cứng, không gập và không lồng vào nhau khi rỗng; muốn tiết kiệm chỗ khi trả thùng thì dùng F-KLT.

Nhãn hàng hóa trên KLT theo khuyến nghị VDA 4902, mã vạch dạng Code 39, cắm vào khung nhãn và chỉ được giữ bằng tối đa hai miếng dán bóc sạch không để lại keo. Với thùng cao 147,5 mm, khung nhãn ở đầu thùng được tích hợp vào tay cầm. Quy định này nghe nhỏ nhưng là lý do thùng chạy được qua máy quét trên băng tải mà không cần người chỉnh lại nhãn.

KLT khác thùng nhựa thường thế nào?

KLT khác thùng nhựa thường ở chỗ kích thước, chiều cao, vị trí khung nhãn, màu, vật liệu và tải trọng đều được chuẩn hóa và kiểm định, để thùng của các nhà sản xuất khác nhau dùng lẫn được trên cùng dây chuyền. Thùng nhựa thường có kích thước đa dạng, nhãn đặt tùy nhà sản xuất, phù hợp lưu kho và vận chuyển chung.

Nói cách khác, KLT được thiết kế cho dây chuyền JIT và kho tự động, nơi một chênh lệch vài milimet ở khung nhãn hay rãnh gắp cũng làm máy dừng. Thùng thường thì linh hoạt hơn về mẫu mã, màu sắc, giá thành, và đủ tốt cho phần lớn kho hàng không có thiết bị tự động.

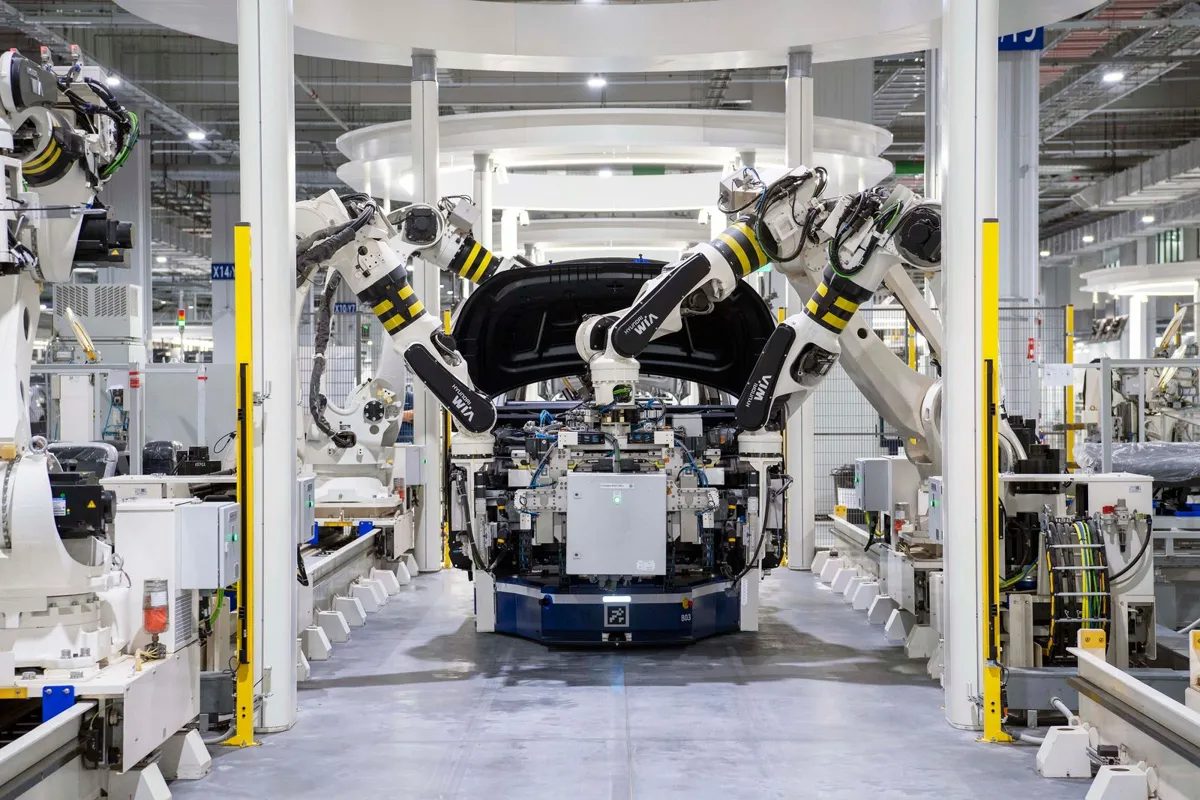

Vì sao ngành ô tô dùng KLT?

Ngành ô tô dùng KLT để linh kiện đi từ nhà cung cấp tới chuyền lắp ráp trong cùng một loại thùng, không phải đóng gói lại, đếm lại hay bóc bao bì dùng một lần. VDA nêu các mục tiêu của hệ này: bỏ bao bì dùng một lần, chuẩn hóa vận chuyển, lưu kho và băng tải, xếp chồng khóa vào nhau (R-KLT) để bớt quấn màng và đai, và cho phép nạp, lấy hàng tự động.

Thùng còn được dùng chung theo cơ chế “pool”: nhà cung cấp nhận thùng rỗng từ vòng luân chuyển thay vì tự mua và cất trữ, nên giảm diện tích kho chờ. Khi hãng xe ghi KLT vào hướng dẫn đóng gói, nhà cung cấp linh kiện phải giao hàng bằng đúng loại thùng đó. ICD cung cấp thùng nhựa và khay linh kiện công nghiệp, tư vấn quy cách chuẩn hóa cho kho và dây chuyền cấp hàng.

Bảng kích thước thùng KLT chuẩn VDA 4500

Mã RL-KLT cho biết ngay kích thước: chữ số đầu là cỡ đáy (6 là 600 x 400, 4 là 400 x 300, 3 là 300 x 200 mm), ba chữ số sau là chiều cao danh nghĩa tính theo mm. Ví dụ RL-KLT 6147 là đáy 600 x 400 mm, cao 147 mm.

Mã R-KLT đọc khác: hai chữ số đầu là dài và rộng tính theo dm, hai chữ số sau là mã bậc chiều cao (15, 22, 29 ứng với 147, 213, 280 mm). Vì vậy R-KLT 6429 là thùng 600 x 400 x 280 mm, cùng cỡ với RL-KLT 6280. Bảng dưới lấy từ bảng R-KLT và RL-KLT trong VDA 4500 phiên bản 3.1.

Bản RL-KLT có dung tích trong lớn hơn và nhẹ hơn bản R-KLT cùng cỡ vì đáy phẳng không có chân liên kết: RL-KLT 6280 chứa 51,9 lít, nặng 2,67 kg, còn R-KLT 6429 chứa 48 lít, nặng 2,97 kg. Tải nạp tối đa 20 kg áp cho mọi mã; khác biệt chỉ nằm ở tải chồng, 600 kg với hai đáy lớn và 400 kg với đáy 300 x 200 mm.

Đáy 800 x 600 mm không thuộc hệ KLT: VDA 4500 giới hạn KLT ở đáy tối đa 600 x 400 mm, linh kiện lớn hơn dùng thùng tải lớn GLT. Khi đặt hàng cho dây chuyền JIT, cần khai báo đủ ba thông số: mã KLT, chiều cao và loại bản (R-KLT, RL-KLT hoặc ESD). ICD sản xuất thùng nhựa công nghiệp và khay linh kiện theo quy cách module cho kho và chuyền cấp hàng. Kích thước ngoài, tải chứa của từng mã đang bán có trong bảng tra kích thước thùng nhựa.

Nguyên tắc hệ module KLT và những lỗi khiến thùng bị từ chối

Nguyên tắc cốt lõi là mọi thùng phải là ước số của pallet 1.200 x 800 hoặc 1.200 x 1.000 mm. Thùng sai kích thước, sai vị trí nhãn hoặc sai dung sai rãnh gắp có thể bị trả về tại khâu nhận hàng nếu hợp đồng yêu cầu KLT theo VDA 4500.

Toàn bộ hệ KLT xoay quanh đáy 600 x 400 mm. Một pallet EURO 1.200 x 800 mm xếp khít đúng 4 thùng đáy 600 x 400 (2 x 2); pallet 1.200 x 1.000 mm chứa được 5 thùng.

Các mã nhỏ hơn như 4147 (400 x 300) là ước số của module nên cũng ghép khít: 8 thùng (4 x 2) trên pallet EURO. Đây là lý do hệ KLT tương thích với pallet, kệ, băng tải và kho tự động AS/RS mà không cần đệm lót. Khi linh kiện vượt cỡ KLT, VDA có thùng tải lớn GLT (Großladungsträger) với chân đế theo module để xếp chồng đồng bộ.

VDA 4500 công bố dung sai cho rãnh nâng và lỗ định tâm của từng mã, vì thiết bị gắp tự động dựa vào đúng các vị trí đó. Thùng chỉ giống kích thước ngoài nhưng lệch rãnh, lệch khung nhãn hoặc không khớp bội số 600 x 400 sẽ khiến robot gắp hụt, máy quét không đọc được nhãn, hoặc phải đóng gói lại trên pallet. Mức xử lý cụ thể (trả về, phạt, cho dùng tạm) do hướng dẫn đóng gói của từng hãng xe quy định, nên hãy đọc tài liệu đó trước khi chọn thùng.

Một pallet xếp được bao nhiêu thùng KLT?

Một lớp pallet EURO 1.200 x 800 mm xếp khít 4 thùng đáy 600 x 400, 8 thùng đáy 400 x 300 hoặc 16 thùng đáy 300 x 200; pallet ISO 1.200 x 1.000 mm chứa 5, 10 và 20 thùng tương ứng.

Trên pallet 1.200 x 1.000 mm, các thùng được xếp kết hợp hai chiều (ví dụ 2 thùng 600 x 400 nằm ngang và 3 thùng xoay dọc) nên phủ kín diện tích. VDA mô tả cách xếp đan chéo R-KLT nhờ đáy liên kết để tạo khối tự khóa trên pallet ISO, rồi đậy nắp phủ đơn vị hàng A 1210 (pallet 1.200 x 1.000) hoặc A 1208-1 (pallet 1.200 x 800). Trên pallet EURO, R-KLT chỉ xếp được thành cột; RL-KLT và R-KLT 3215 có đáy phẳng nên chỉ xếp cột trên cả hai cỡ pallet.

Chiều cao cũng được tính sẵn theo bậc: thùng 147,5 mm xếp 6 lớp, thùng 213,75 mm xếp 4 lớp, thùng 280 mm xếp 3 lớp, đều ra 810 mm. Cộng pallet cao khoảng 150 mm và nắp phủ khoảng 40 mm, kiện hàng giữ đúng kích thước đơn vị hàng chuẩn, và thùng khác chiều cao vẫn trộn được trong cùng một kiện.

Tải chồng cho phép là 600 kg đè lên thùng dưới cùng (400 kg với cỡ 300 x 200). Với thùng đầy 20 kg, giới hạn này đủ cho nhiều lớp; giới hạn thực tế thường là chiều cao xe tải, ô kệ và quy định đóng gói riêng của từng hãng xe.

Vật liệu, màu sắc, ký hiệu và kiểm định thùng KLT

KLT đạt chuẩn VDA phải làm từ nhựa PP copolymer (polypropylene đồng trùng hợp), cấm dùng nhựa xốp, phải ổn định tia UV, có màu theo mã RAL quy định và được dập nổi thông tin nhận dạng trên thành.

Ba nhóm thông tin trên là cách nhanh nhất để phân biệt KLT được chứng nhận với thùng chỉ “giống kích thước”. Phiên bản 3.1 bổ sung yêu cầu ghi tỷ lệ nhựa tái chế trên thùng theo DIN 6120, và quy định mức chất ổn định UV (HALS) tối thiểu trong nhựa PP copolymer. Thùng thiếu số chứng nhận VDA vẫn có thể dùng tốt trong kho nội bộ, nhưng có rủi ro bị từ chối nếu hợp đồng với hãng xe ghi rõ yêu cầu KLT theo VDA 4500.

Mỗi mã còn phải qua thử nén với tải phá hủy tối thiểu do VDA quy định, ví dụ 3.000 daN cho RL-KLT 6147, 2.600 daN cho RL-KLT 6280 và 2.000 daN cho cỡ 300 x 200 mm, cùng kiểm tra màu bằng máy đo quang phổ ngay sau khi sản xuất.

Trong vận hành, VDA cho phép rửa và sấy thùng tới 60 °C; nhiệt độ cao hơn phải thử cùng hóa chất rửa. Thùng nứt, thủng, mẻ, biến dạng vĩnh viễn hoặc hỏng khung nhãn không được đưa lại vòng luân chuyển và chuyển đi tái chế.

Bản chống tĩnh điện được mô tả trong khuyến nghị riêng VDA 4504, dùng cho bo mạch, cảm biến và các linh kiện điện tử nhạy với phóng tĩnh điện. Thùng ESD thường có màu đen do phụ gia dẫn điện trong nhựa.

Chọn thùng cùng cỡ KLT cho kho và dây chuyền tại Việt Nam

Nếu khách hàng chỉ yêu cầu đúng module 600 x 400 để chạy kệ, băng tải nội bộ, có thể dùng thùng nhựa EU cùng kích thước danh nghĩa với KLT; nếu hợp đồng yêu cầu KLT có chứng nhận VDA, cần ghi rõ yêu cầu này ngay từ lúc hỏi báo giá và mua từ nhà sản xuất có tên trong danh sách chứng nhận.

Các mã thùng nhựa EU trên website ICD Việt Nam cùng cỡ danh nghĩa với KLT, theo trang sản phẩm ngày 16/10/2026:

• Thùng nhựa ICD EU 600-147: 600 x 400 x 147 mm, nhựa PP hoặc HDPE nguyên sinh, cùng cỡ KLT 6147.
• Hộp nhựa logistics tiêu chuẩn ICD HP5E: 600 x 400 x 148 mm, nhựa PP hoặc HDPE, cùng cỡ KLT 6147.
• Hộp nhựa ICD EU 600-230: 600 x 400 x 230 mm, có nắp đậy, gần cỡ KLT 6213.
• Thùng nhựa ICD EU 600-280: 600 x 400 x 280 mm, nhựa PP hoặc HDPE nguyên sinh, cùng cỡ KLT 6280.
• Thùng nhựa công nghiệp ICD EU 4628: 600 x 400 x 280 mm, nhựa PP hoặc HDPE nguyên sinh, cùng cỡ KLT 6280.
• Hộp nhựa ICD EU 400-147: 400 x 300 x 147 mm, nhựa PP nguyên sinh, cùng cỡ KLT 4147.
• Hộp nhựa ICD EU 400-230: 400 x 300 x 230 mm, nhựa PP, gần cỡ KLT 4213.
• Hộp nhựa ICD EU 400-280: 400 x 300 x 280 mm, nhựa PP, cùng cỡ KLT 4280.
• Hộp nhựa ICD EU 300-147: 300 x 200 x 147 mm, nhựa PP, cùng cỡ KLT 3147.

Cách làm thực tế của nhiều nhà cung cấp cấp 2, cấp 3 là dùng thùng cùng module cho kho nội bộ và công đoạn gia công, chỉ dùng KLT chứng nhận ở công đoạn cuối giao cho khách hàng. Cách này giữ được lợi ích ghép khít pallet và kệ trong khi kiểm soát chi phí thùng.

Theo kinh nghiệm làm nghề của tôi, câu hỏi nên đặt đầu tiên không phải là “thùng này giá bao nhiêu” mà là “thùng đi đến đâu”. Nếu thùng chỉ quay vòng trong xưởng của bạn, thùng EU cùng module là lựa chọn hợp lý. Nếu thùng đi vào kho tự động hoặc chuyền lắp ráp của khách, hãy xin bản hướng dẫn đóng gói, xác định đúng mã R-KLT hay RL-KLT, rồi mới hỏi giá. Thùng nhựa ICD Việt Nam được bảo hành 12 tháng theo chính sách bảo hành đăng trên website, giá từng mã là “Liên hệ báo giá”.

Câu hỏi thường gặp

KLT là viết tắt của gì?

KLT là Kleinladungsträger trong tiếng Đức, nghĩa là “thùng tải nhỏ”, chỉ hệ thùng nhựa tiêu chuẩn ngành ô tô theo khuyến nghị VDA 4500 của Hiệp hội Công nghiệp Ô tô Đức.

Kích thước module của KLT là bao nhiêu?

Module lớn nhất là 600 x 400 mm; hai cỡ nhỏ hơn là 400 x 300 và 300 x 200 mm. Mọi mã KLT dựa trên các cỡ đáy này để khớp pallet 1.200 x 800 và 1.200 x 1.000 mm, kệ và băng tải.

RKLT là gì?

Là cách viết khác của R-KLT (Redesign-KLT): thùng thành cứng, đáy liên kết có chân xếp chồng khóa vào nhau, tải nạp tối đa 20 kg theo VDA 4500. Bản đáy phẳng tương ứng là RL-KLT, ví dụ R-KLT 6415 tương ứng RL-KLT 6147.

KLT bản ESD dùng làm gì?

Bản ESD làm từ nhựa dẫn tán điện, theo khuyến nghị VDA 4504, dùng để đựng bo mạch, cảm biến và linh kiện điện tử nhạy với phóng tĩnh điện trên dây chuyền lắp ráp.

KLT khác thùng nhựa thường thế nào?

KLT được chuẩn hóa và kiểm định theo VDA 4500 về kích thước, màu, vật liệu, khung nhãn và tải trọng để chạy dây chuyền tự động JIT; thùng nhựa thường không bắt buộc theo chuẩn này.

Vì sao nhà cung cấp ô tô phải dùng KLT?

Vì hãng xe ghi KLT vào hướng dẫn đóng gói để linh kiện đi thẳng từ nhà cung cấp tới chuyền lắp ráp mà không cần đóng gói lại, hợp với dây chuyền JIT và kho tự động.

Cách đọc tên mã KLT để biết kích thước?

Với RL-KLT, chữ số đầu là cỡ đáy và ba chữ số sau là chiều cao tính theo mm: 6147 là đáy 600 x 400 mm cao 147 mm; 4280 là đáy 400 x 300 mm cao 280 mm. Với R-KLT, hai chữ số đầu là dài và rộng tính theo dm, hai chữ số sau là mã bậc chiều cao: R-KLT 6429 là 600 x 400 x 280 mm.

Một pallet EURO xếp được bao nhiêu thùng KLT?

Một lớp pallet EURO 1.200 x 800 mm xếp khít 4 thùng đáy 600 x 400 mm (2 x 2), 8 thùng đáy 400 x 300 mm hoặc 16 thùng đáy 300 x 200 mm. Thùng cao 147,5 mm xếp được 6 lớp, tổng chiều cao 810 mm.

Thùng KLT làm bằng nhựa gì, màu gì?

KLT đạt chuẩn VDA làm từ nhựa PP copolymer, không dùng nhựa xốp. R-KLT màu RAL 5003 (xanh lam sapphire), RL-KLT và nắp màu RAL 5005 (xanh lam tín hiệu), F-KLT màu RAL 5012; bản ESD thường màu đen.

Thùng KLT có gập được không?

R-KLT và RL-KLT là thùng thành cứng, không gập và không lồng vào nhau. Bản gập là F-KLT 6410: 600 x 400 x 280 mm khi dựng, gập lại còn cao 94,5 mm, giúp giảm thể tích khi trả thùng rỗng về nhà cung cấp.

Thùng KLT chịu được bao nhiêu kg?

Theo VDA 4500, mỗi thùng R-KLT và RL-KLT chứa tối đa 20 kg hàng. Tải chồng cho phép đè lên thùng là 600 kg với đáy 600 x 400 và 400 x 300 mm, 400 kg với đáy 300 x 200 mm. Bản gập F-KLT 6410 tải nạp 20 kg nhưng tải chồng chỉ 250 kg.

Làm sao biết thùng KLT có chứng nhận VDA thật?

Kiểm tra trên thành thùng có dập số kiểu, khối lượng thùng rỗng, tên nhà sản xuất, ngày sản xuất và số chứng nhận VDA, màu đúng mã RAL, rồi đối chiếu tên nhà sản xuất trong danh sách nhà sản xuất KLT được chứng nhận trên trang TÜV Rheinland DIN CERTCO.

Đặt thùng nhựa cùng cỡ KLT ở đâu?

ICD Việt Nam cung cấp thùng nhựa EU và khay linh kiện công nghiệp theo module 600 x 400 mm, cùng kích thước danh nghĩa với các cỡ KLT phổ biến, phù hợp kho nội bộ và cấp liệu trong nhà máy. Các mã này không mang số chứng nhận VDA. Thùng nhựa được bảo hành 12 tháng; liên hệ hotline 0983 797 186 để được tư vấn quy cách và báo giá.

Liên hệ ICD Việt Nam

Nguồn tham khảo

• VDA 4500 Small Load Carrier (KLT) System, phiên bản 3.1, tháng 12/2025: bảng R-KLT, RL-KLT, F-KLT, vật liệu, ký hiệu, thử nén, bậc chiều cao, VDA (Verband der Automobilindustrie).
• VDA 4504, hệ KLT dẫn tán điện (ESD), công bố trên trang VDA.
• VDA 4530, hệ thùng KLT dùng một lần EW-KLT, công bố trên trang VDA.
• Chứng nhận hệ KLT theo VDA 4500 / 4504 và danh sách nhà sản xuất được chứng nhận: TÜV Rheinland DIN CERTCO.
• Wikipedia tiếng Đức, mục Kleinladungsträger (kích thước thực tế, nhãn VDA 4902).
• Catalog kích thước lòng trong KLT của nhà sản xuất châu Âu; dữ liệu sản phẩm và chính sách bảo hành trên website ICD Việt Nam, đối chiếu ngày 16/10/2026.
