Máy quấn màng pallet kiểu mâm xoay gồm 5 bộ phận: mâm xoay (đường kính 1.500-2.400 mm, tải 1.000-2.000 kg tùy model), cột màng có giá cuộn và con lăn căng màng, motor kèm biến tần, bảng điều khiển và khung đỡ. Khi chạy, mâm quay pallet 0-12 vòng/phút trong lúc giá màng nâng hạ dọc cột, nên màng PE quấn quanh hàng theo hình xoắn ốc từ chân lên đỉnh.
- 5 bộ phận chính: mâm xoay, cột màng, motor, bảng điều khiển, khung đỡ
- Nguyên lý: mâm xoay kéo pallet quay, màng PE quấn theo hình xoắn ốc
- Bán tự động vs tự động: khác biệt ở hệ thống kẹp/cắt màng và điều khiển cột
- Xem model thực tế: máy quấn màng pallet ICD
Hiểu rõ cấu tạo và nguyên lý hoạt động của máy quấn màng pallet giúp doanh nghiệp vận hành hiệu quả hơn, phát hiện sớm dấu hiệu hỏng hóc và bảo trì đúng cách. Bài viết phân tích chi tiết 5 bộ phận chính và nguyên lý làm việc của cả dòng bán tự động lẫn tự động hoàn toàn.
Cấu tạo máy quấn màng pallet - 5 bộ phận chính

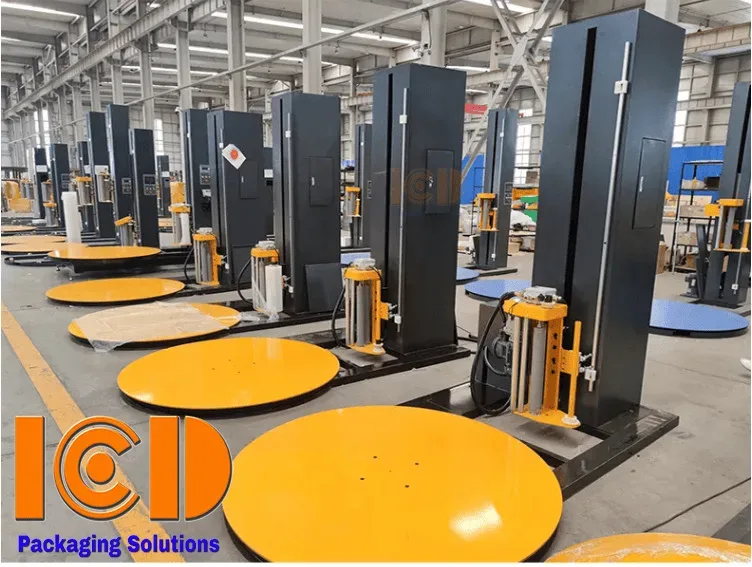

Năm bộ phận chính của máy quấn màng pallet là mâm xoay, cột màng, motor và truyền động, bảng điều khiển, khung đỡ; sơ đồ dưới đây cho thấy vị trí của từng bộ phận.
Dù là bán tự động hay tự động hoàn toàn, máy quấn màng pallet đều có 5 bộ phận cốt lõi. Sự khác biệt nằm ở mức độ tự động hóa của từng bộ phận, không phải ở cấu trúc tổng thể.
1. Mâm xoay (turntable): Đĩa tròn bằng thép chịu lực, đường kính thường 1200-1650mm, chịu tải 1.500-2.000kg. Mặt trên có gân chống trượt để pallet không bị xê dịch khi mâm quay. Dưới mâm là hệ thống dây đai và motor điện dẫn động. Tốc độ quay điều chỉnh được 0-12 vòng/phút bằng biến tần.
Đường kính mâm và tải trọng thực tế khác nhau khá nhiều giữa các model, nên cần đọc đúng thông số từng máy thay vì dựa vào con số chung:
| Model (catalog ICD) | Đường kính mâm | Tải tối đa | Chiều cao quấn tối đa |
|---|---|---|---|
| ICD-T1650FM | 1650 mm | 1.000 kg | 2.000 mm (tùy chọn 2.400 mm) |
| ICD-X0MS, X0PS | 1500-2400 mm (tùy chọn) | 1.500 kg | 2.000 mm |
| ICD-Y1650F | 1650 mm | 1.500 kg | 2.000 mm |
| ICD-T1650F | 1650 mm | 2.000 kg | 2.100 mm |
| ICD-2000BF | 1650 mm | 2.000 kg | 2.500 mm |
2. Cột màng (film carriage): Trụ đứng gắn bên cạnh mâm xoay, chiều cao tương ứng chiều cao quấn tối đa (thường 2.000-2.200mm). Trên cột có giá đỡ cuộn màng PE và hệ thống con lăn điều chỉnh lực căng màng. Với máy bán tự động, cột nâng hạ bằng tay hoặc nút bấm.
Với máy tự động, cột tự nâng hạ theo chương trình lập trình sẵn.
3. Motor và hệ thống truyền động: Thường có 2 motor riêng biệt: motor mâm xoay (công suất vừa đủ để xoay pallet ổn định) và motor nâng hạ cột màng (công suất vừa đủ để nâng hạ êm).
Biến tần điều chỉnh tốc độ motor cho phép điều chỉnh linh hoạt mà không làm giật, không tạo lực đột ngột có thể làm đổ hàng hóa.
Ở máy có bộ pre-stretch chạy điện, giá màng có thêm motor thứ ba để kéo màng qua các con lăn. Thông số catalog của hai model cho thấy rõ cách phân chia công suất:
| Model | Motor mâm xoay / cánh tay | Motor kéo màng | Motor nâng hạ cột | Nguồn điện |
|---|---|---|---|---|
| ICD-T1650FM (mâm xoay) | 0,75 kW | 0,4 kW | 0,37 kW | 220 V 1 pha |
| ICD-R1800FZ-PL (cánh tay quay) | 1,5 kW | 0,4 kW | 0,55 kW | 380 V 3 pha |
4. Bảng điều khiển (control panel): Từ nút bấm đơn giản (bán tự động cơ bản) đến màn hình cảm ứng lưu chương trình (tự động cao cấp). Các thông số cơ bản điều chỉnh được: tốc độ mâm xoay, số vòng quấn phần đầu/giữa/cuối, chiều cao quấn, lực căng màng.
5. Khung đỡ và vỏ máy: Kết cấu thép hàn, sơn tĩnh điện chống ăn mòn. Thiết kế phải đảm bảo máy ổn định khi mâm mang tải nặng quay tốc độ tối đa. Với dòng di động (Y1650F), khung được thiết kế nhẹ hơn và tích hợp bánh xe khóa được.
Nguyên lý hoạt động cơ bản

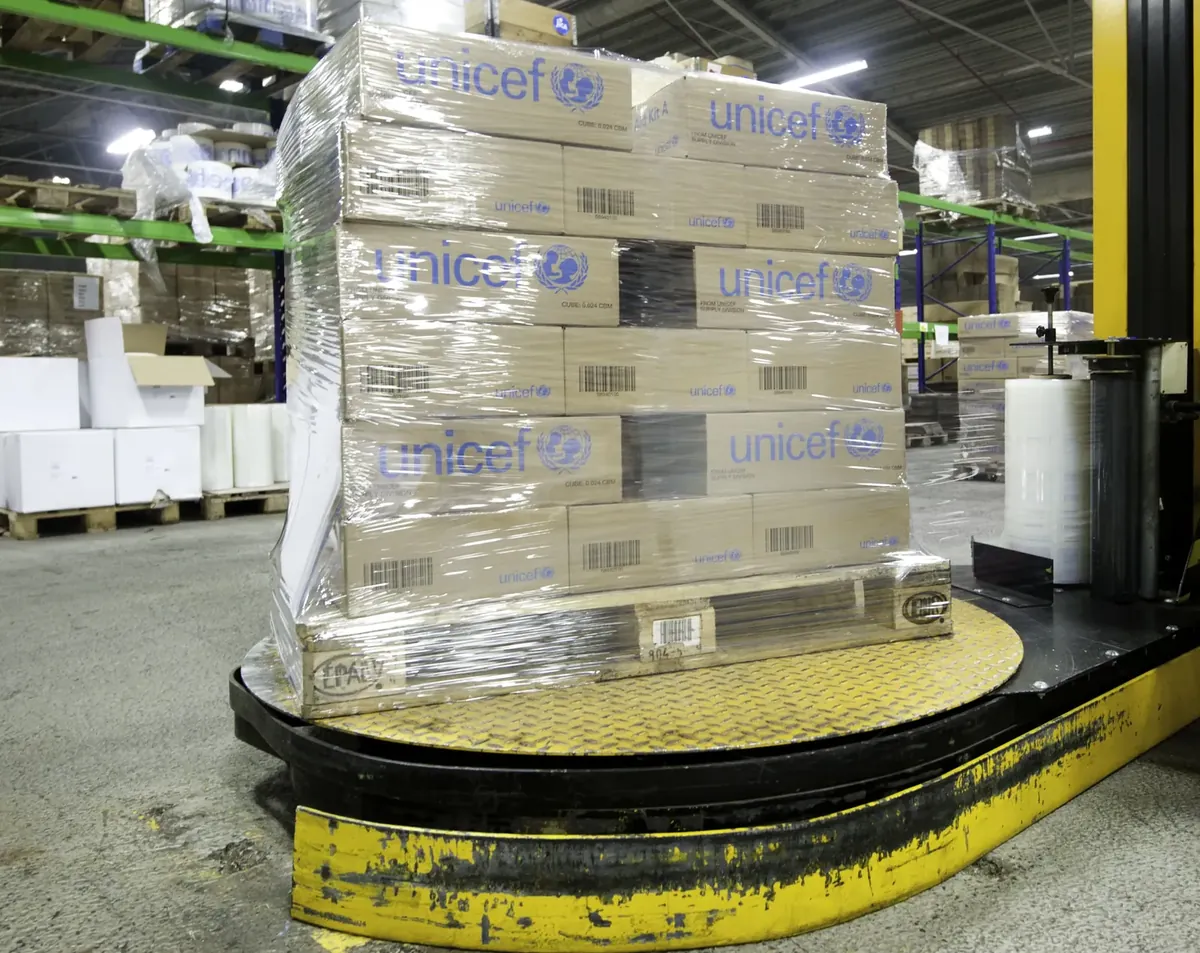

Mâm xoay quay pallet trong khi giá màng di chuyển dọc cột, nên màng được kéo ra từ cuộn và quấn quanh hàng theo đường xoắn ốc; lực căng màng do con lăn trên giá màng quyết định độ chặt.
Chu trình quấn 1 pallet diễn ra theo trình tự: đặt pallet lên mâm → cố định đầu màng vào chân pallet → khởi động → mâm xoay kéo pallet quay trong khi cột màng giữ cuộn màng cố định → màng PE quấn theo hình xoắn ốc từ dưới lên trên → kết thúc chu trình, cột màng hạ xuống và quấn thêm vài vòng ở chân để gia cố → dừng, cắt màng, cố định đầu màng.
Trong quá trình này, lực căng màng (tension) là thông số kỹ thuật quan trọng nhất. Lực căng quá cao làm hàng hóa bị bóp méo hoặc đứt màng. Lực căng quá thấp làm pallet không được giữ chắc.
Điều chỉnh đúng lực căng theo loại hàng là kỹ năng vận hành quan trọng mà ICD đào tạo cho nhân viên khách hàng trong ngày lắp đặt.
Hệ thống pre-stretch - bộ phận tạo ra sự khác biệt lớn
Pre-stretch là cặp con lăn quay lệch tốc độ trên giá màng, kéo giãn màng 150-300% trước khi màng chạm vào hàng, giúp tiết kiệm màng và tăng lực giữ.
Máy tự động hoàn toàn cao cấp có thêm bộ pre-stretch giữa cuộn màng và điểm quấn lên pallet. Hệ thống này gồm 2 con lăn quay ở tốc độ khác nhau: con lăn đầu ra quay nhanh hơn con lăn đầu vào, tạo lực kéo căng màng trước khi quấn.
Pre-stretch 200% nghĩa là màng bị kéo dài ra gấp 3 lần chiều dài ban đầu trước khi quấn lên pallet. 1 mét màng gốc → 3 mét màng sau khi căng. Kết quả: tiết kiệm 50-70% màng PE so với máy không có pre-stretch, đồng thời màng sau khi căng có độ bám dính và lực giữ cao hơn màng chưa căng.
| Tỷ lệ pre-stretch | 1 m màng cuộn thành | Model ICD ví dụ |
|---|---|---|
| 200% | 3 m | ICD-S800E (máy nằm ngang); robot Maxgo (tỷ lệ 1:3) |
| 250% | 3,5 m | ICD-X100, ICD-2000BF (tối đa) |
| 300% | 4 m | Robopac TP3 (tối đa) |
Các kiểu kết cấu khác ngoài máy mâm xoay
Ngoài mâm xoay, máy quấn màng pallet còn ba kiểu kết cấu chính: cánh tay quay (pallet đứng yên, cánh tay mang màng quay quanh), vòng quấn nằm ngang (cho hàng dài) và robot tự hành chạy quanh pallet. Tiêu chuẩn an toàn châu Âu EN 415-6:2013 về máy quấn pallet cũng phân loại máy theo các kiểu này.
| Kiểu kết cấu | Cách tạo chuyển động quấn | Phù hợp | Model ICD |
|---|---|---|---|
| Mâm xoay | Pallet quay trên mâm, giá màng nâng hạ | Hàng ổn định, tải đến 2.000 kg | T1650F, Y1650F, X0MS, 2000BF |
| Cánh tay quay | Pallet đứng yên, cánh tay mang giá màng quay quanh | Hàng nhẹ, dễ đổ, dây chuyền tốc độ cao | R1800FZ-PL (35-45 pallet/giờ), XT4512 di động |
| Vòng quấn nằm ngang | Hàng chạy qua băng tải, vòng mang màng quay quanh | Ống, thép hình, gỗ thanh, cửa | S800E (vòng 800 mm) |
| Robot tự hành | Robot mang cột màng tự chạy vòng quanh pallet | Pallet quá nặng, quấn tại chỗ | Robopac TP3, XT4550, Maxgo |
Kiểu cánh tay quay cũng có bản di động chạy ắc quy. Máy ICD-XT4512 dùng 4 bình 12 V 20 Ah, quấn pallet nặng tối đa 1.500 kg, cao tới 1.600 mm, có thể dắt tới chỗ đặt pallet thay vì đưa pallet tới máy; robot Maxgo chạy 2 bình 12 V 107 Ah, hoạt động khoảng 8 giờ cho mỗi lần sạc 8-10 giờ.
Sự khác biệt cấu tạo: bán tự động vs tự động hoàn toàn
Hai dòng máy có chung khung, mâm và motor; khác biệt nằm ở bộ kẹp, bộ cắt màng, mức pre-stretch và bảng điều khiển, như bảng dưới đây.
| Bộ phận | Bán tự động | Tự động hoàn toàn |
|---|---|---|
| Mâm xoay | Motor điện + biến tần | Motor điện + biến tần (như nhau) |
| Cột màng | Nâng hạ tay hoặc nút bấm | Nâng hạ tự động theo chương trình |
| Kẹp đầu màng | Nhân viên kẹp tay | Kẹp khí nén tự động |
| Cắt màng | Nhân viên kéo đứt tay | Lưỡi dao nhiệt hoặc cơ khí tự động |
| Pre-stretch | Không hoặc thấp | Có, 150-300% |
| Bảng điều khiển | Nút bấm đơn giản | Màn hình lập trình, lưu chương trình |
An toàn khi vận hành theo tiêu chuẩn EN 415-6
Ba vùng nguy hiểm chính của máy quấn màng là khe giữa mâm xoay và phần cố định (kẹp, cắt), các con lăn màng (cuốn tay vào) và vùng quay của cánh tay hoặc robot; EN 415-6 yêu cầu che chắn hoặc rào chắn liên động cho các vùng này.
Bảo dưỡng định kỳ - những điểm cần kiểm tra
Bảo dưỡng máy quấn màng pallet gồm việc hàng tuần (dây đai, thanh trượt cột, con lăn) và hàng tháng (bulong, điện, con lăn pre-stretch).
Máy quấn màng pallet có ít điểm bảo dưỡng hơn so với máy đóng gói phức tạp, nhưng bỏ qua bảo dưỡng vẫn dẫn đến hỏng hóc sớm và tốn chi phí sửa chữa lớn.
Hàng tuần: kiểm tra độ căng dây đai truyền động mâm xoay (dây quá lỏng làm mâm trượt, dây quá căng làm mòn nhanh), bôi trơn thanh trượt cột màng bằng mỡ công nghiệp, kiểm tra con lăn điều chỉnh lực căng màng.
Hàng tháng: kiểm tra các vít và bulong kết nối, đặc biệt là bulong bắt mâm xoay vào khung (rung động liên tục có thể làm lỏng). Vệ sinh bảng điều khiển và kiểm tra kết nối dây điện. Kiểm tra độ mòn của con lăn pre-stretch (nếu có).
| Chu kỳ | Hạng mục | Dấu hiệu cần xử lý |
|---|---|---|
| Hàng tuần | Dây đai truyền động mâm xoay | Mâm trượt, quay giật hoặc dây mòn nhanh |
| Hàng tuần | Thanh trượt cột màng (bôi mỡ) | Giá màng lên xuống giật, kêu |
| Hàng tuần | Con lăn điều chỉnh lực căng | Màng nhăn, đứt bất thường |
| Hàng tháng | Vít, bulong, đặc biệt bulong bắt mâm vào khung | Máy rung mạnh khi chạy |
| Hàng tháng | Bảng điều khiển, dây điện, con lăn pre-stretch | Nút bấm chập chờn, con lăn mòn mặt |
Hỏi đáp về cấu tạo máy quấn màng
Dưới đây là các câu hỏi thường gặp về cấu tạo, nguyên lý và sự cố của máy quấn màng pallet.
Tại sao máy quấn màng bị rung mạnh khi chạy?
Rung mạnh thường do một trong 3 nguyên nhân: (1) Pallet không đặt giữa mâm xoay, tạo lực lệch tâm; (2) Mâm xoay bị lỏng khỏi khung đỡ; (3) Dây đai truyền động bị mòn hoặc lỏng. Kiểm tra theo thứ tự này trước khi gọi kỹ thuật.
Motor mâm xoay bị nóng quá, có phải hỏng không?
Motor điện nóng nhẹ là bình thường, đặc biệt khi vận hành liên tục. Nếu nhiệt độ vỏ motor vượt 70-80°C (không thể chạm tay được lâu), có thể do motor quá tải (pallet nặng hơn định mức) hoặc quạt làm mát bị bụi bít. Vệ sinh quạt và kiểm tra tải trọng trước.
Màng PE bị đứt liên tục trong khi quấn - lỗi máy hay lỗi màng?
80% trường hợp là do lực căng màng đặt quá cao so với độ dày màng đang dùng. Giảm lực căng xuống 1-2 bậc và thử lại. Nếu vẫn đứt, kiểm tra con lăn điều chỉnh có bị kẹt hay mẻ cạnh không.
Máy quấn màng pallet có những bộ phận chính nào?
5 bộ phận chính: mâm xoay, cột màng, motor, bảng điều khiển và khung đỡ.
Nguyên lý hoạt động của máy quấn màng pallet là gì?
Mâm xoay kéo pallet quay tròn, đồng thời màng PE được quấn quanh pallet theo hình xoắn ốc.
Máy quấn màng bán tự động khác gì máy tự động hoàn toàn?
Khác biệt chính nằm ở hệ thống kẹp/cắt màng và điều khiển cột màng - máy tự động có các thao tác này tự động hóa hoàn toàn.
Máy quấn màng pallet dùng điện 1 pha hay 3 pha?
Máy mâm xoay phổ thông như T1650F, Y1650F, X0MS dùng điện 220 V 1 pha, cắm được ở hầu hết kho. Máy cánh tay quay R1800FZ-PL và máy nằm ngang S800E dùng 380 V 3 pha; robot tự hành và máy cánh tay di động chạy ắc quy sạc lại.
Máy quấn màng có mấy motor?
Máy mâm xoay cơ bản có 2 motor: một motor quay mâm và một motor nâng hạ giá màng. Máy có pre-stretch chạy điện thêm motor thứ ba kéo màng qua con lăn, ví dụ T1650FM có motor mâm 0,75 kW, motor kéo màng 0,4 kW và motor cột 0,37 kW.
Mâm xoay máy quấn màng chịu tải bao nhiêu?
Tùy model, phổ biến từ 1.000 đến 2.000 kg: T1650FM 1.000 kg, Y1650F và X0MS 1.500 kg, T1650F và 2000BF 2.000 kg. Pallet nặng hơn tải mâm nên dùng robot tự hành hoặc máy cánh tay quay, vì pallet đứng yên trên sàn.
