Cấu Tạo Xe Nâng Điện Tự Lái Xilin - Cơ Cấu & Nguyên Lý Hoạt Động Chi Tiết

Tóm tắt: Xe nâng điện tự lái Xilin (CBD/CDD/ES) bao gồm 10+ bộ phận chính: khung nâng, động cơ traction, ắc quy, bộ điều khiển điện, van điện từ, hệ thống phanh, bánh xe, đối trọng, cảm biến & encoder. Bài viết chi tiết cấu tạo từng bộ phận, so sánh motor AC/DC, bảng thông số ắc quy, sơ đồ mạch điện đơn giản, lịch bảo dưỡng - giúp bạn hiểu rõ cách hoạt động và kéo dài tuổi thọ thiết bị.

SAPO: Tôi là kỹ sư xe nâng 15 năm kinh nghiệm. Xe nâng điện tự lái không chỉ là máy móc cơ đơn giản - nó là tổ hợp phức tạp của điện học, thủy lực và cơ khí. Để bảo trì hiệu quả, vận hành an toàn và tối ưu chi phí, bạn cần nắm rõ từng bộ phận hoạt động như thế nào. Bài này sẽ dẫn bạn vào “nội tại” của xe nâng điện Xilin - từ pin ắc quy đến bộ điều khiển, từ động cơ traction đến van solenoid.

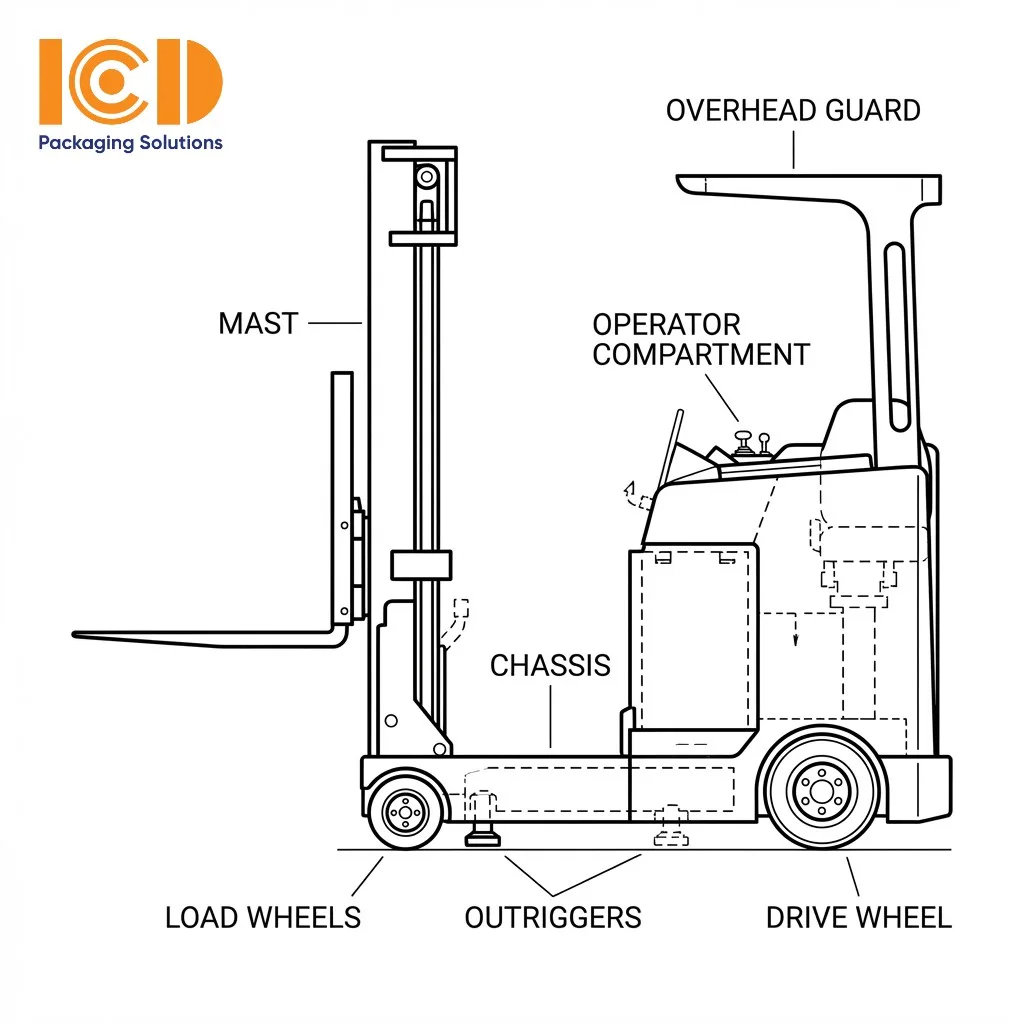

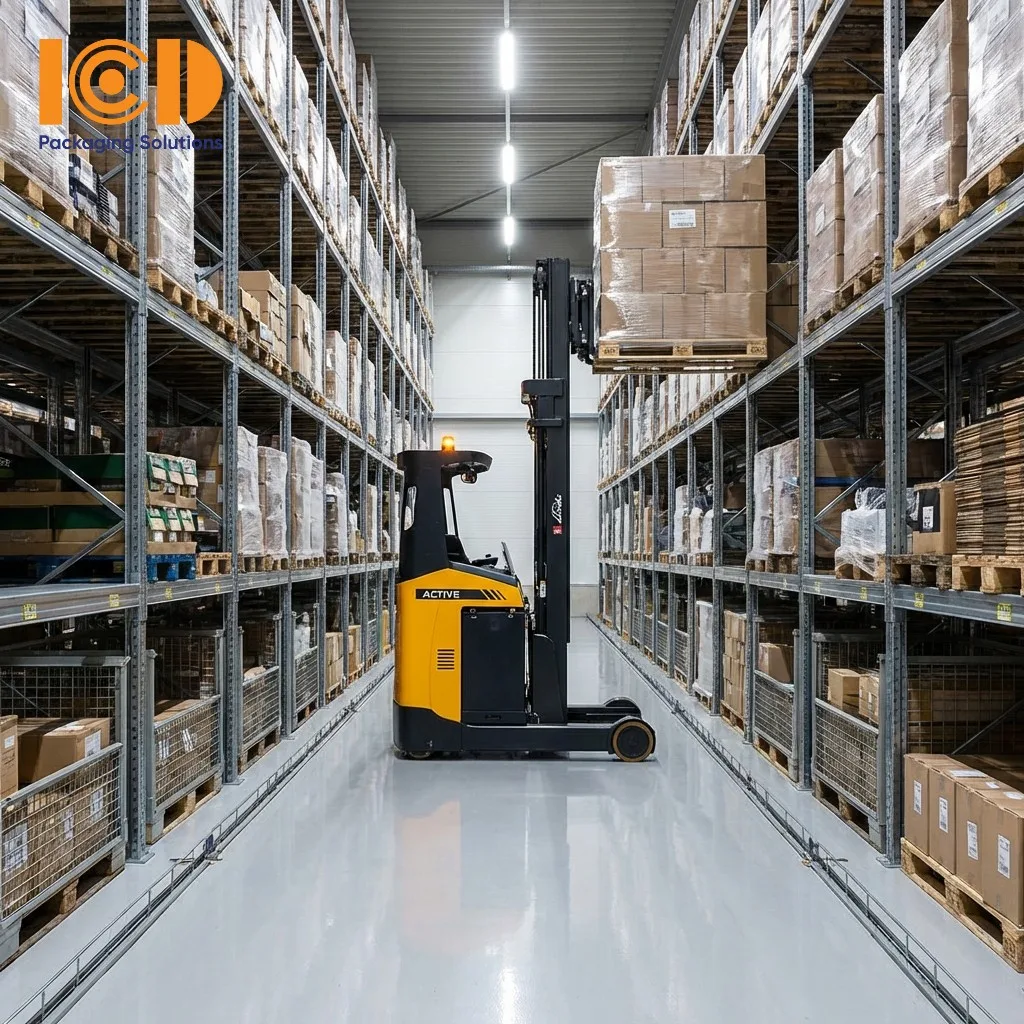

1. Cấu Tạo Chung: 10 Bộ Phận Chính của Xe Nâng Điện Tự Lái

Bộ Phận	Chức Năng	Vật Liệu	Tuổi Thọ Trung Bình
Khung Nâng (Mast)	Cơ cấu nâng/hạ hàng bằng thủy lực	Thép chất lượng cao (2 hay Liên hệ báo giáhung lồng)	8-10 năm (nếu bảo dưỡng đều đặn)
Motor Traction (Truyền Động)	Truyền động bánh xe di chuyển	DC hoặc AC brushless (AC hiệu quả hơn)	5-7 năm (AC) / 3-5 năm (DC)
Motor Bơm Thủy Lực	Cung cấp áp lực nâng/hạ hàng	AC hoặc DC, Liên hệ báo giáW	5-8 năm
Ắc Quy (Battery Pack)	Cung cấp năng lượng điện toàn bộ	Lead-acid (24V/48V) hoặc Lithium-ion	3-5 năm (acid) / 5-10 năm (Li-ion)

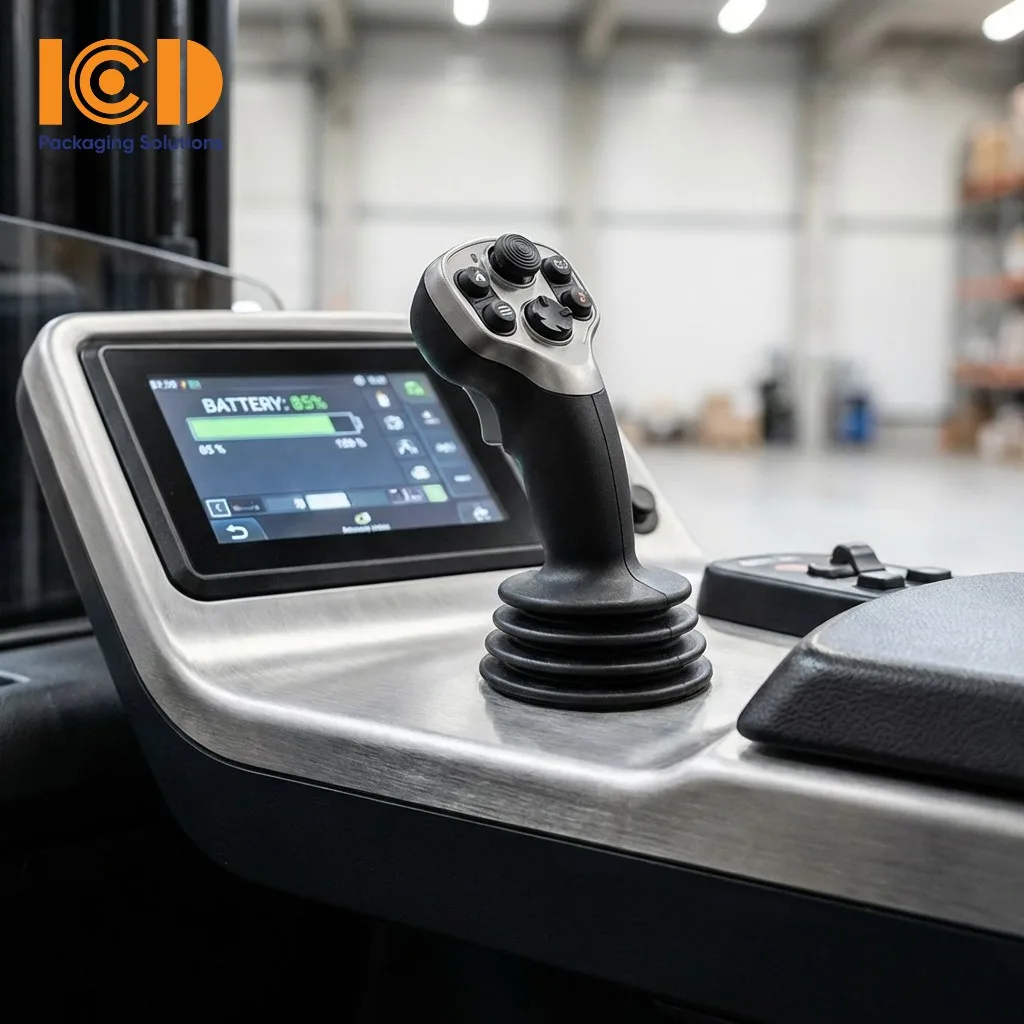

Bộ Điều Khiển Điện (Controller)	Điều chỉnh tốc độ & mạnh xuất lực động cơ	Bo mạch với MOSFET, microprocessor	6-8 năm (chống nước IP65+)
Van Điện Từ & Contactor	Đóng/ngắt mạch nâng/hạ, đảo chiều	Solenoid coil, lõi thép, tiếp điểm bạc	4-6 năm
Phanh Điện Từ (Electromagnetic Brake)	Phanh an toàn khi tắt nguồn	Solenoid, đĩa ma sát, lò xo	5-7 năm

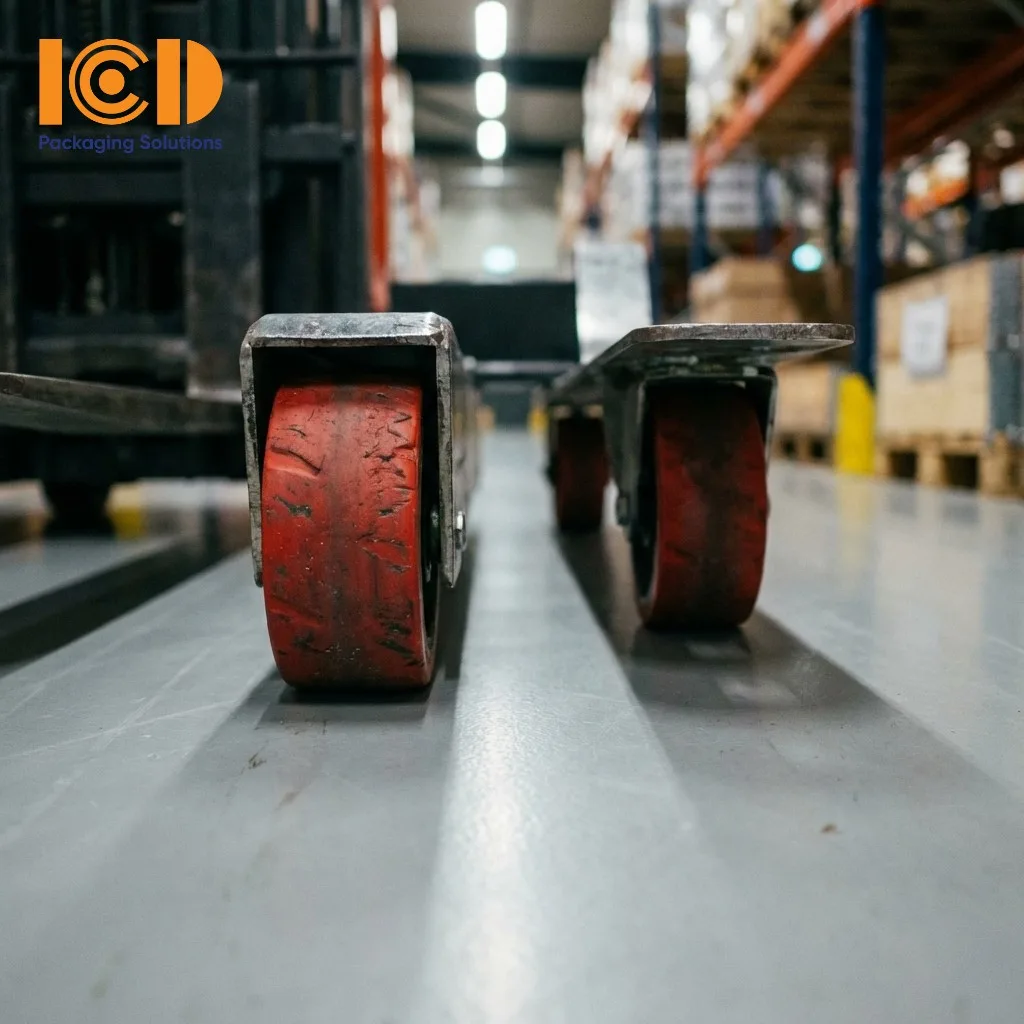

Bánh Xe (Tires & Wheels)	Tải trọng & lái hướng di chuyển	Cao su, PU, polymer engineering	2-4 năm (tùy cường độ sử dụng)
Cảm Biến & Encoder	Phát hiện tốc độ, vị trí, an toàn	Cảm biến Hall, encoder quang học	6-8 năm
Đối Trọng (Counterweight)	Cân bằng tải, ngăn xe lật	Gang hoặc thép đặc (200-500 kg)	15-20 năm (không hao mòn)
Hệ Thống Thủy Lực (Pump, Van, Ống)	Truyền dầu nâng/hạ	Thép & nhôm, dầu thủy lực ISO 46	7-10 năm (nếu thay dầu theo quy định)

2. So Sánh Cấu Tạo: CBD Walkie vs CDD Đứng Lái vs ES Stacker

Ba dòng xe nâng điện tự lái này khác nhau về cấu trúc, phạm vi sử dụng và yêu cầu kỹ thuật. Bảng dưới đây so sánh 8 tiêu chí chính:

Tiêu Chí	CBD (Walkie)	CDD (Đứng Lái)	ES (Stacker Cao)
Vị Trí Người Lái	Bên cạnh thân xe (đi bộ)	Đứng trên sàn (platform)	Đứng lên cao (với cabin)
Khối Lượng Ắc Quy	20-30 kg (24V/48V, 50-100 Ah)	40-80 kg (48V, 150-200 Ah)	60-150 kg (48V-80V, 200-300 Ah)
Chiều Cao Nâng Tối Đa	1,6-2 m	3-3,5 m	4-6+ m (phụ thuộc model)
Động Cơ Traction	DC 24V-48V, Liên hệ báo giáW	AC 48V brushless, Liên hệ báo giáW	AC 48V-80V brushless, Liên hệ báo giáW
Hệ Thống Thủy Lực	Bơm tay (manual) hoặc motor Liên hệ báo giáW	Motor điện Liên hệ báo giáW	Motor Liên hệ báo giáW (nâng cao & nhanh)
Bộ Điều Khiển	Controller đơn giản (PWM)	Controller MOSFET tiên tiến	Controller lập trình với CAN bus
Cảm Biến An Toàn	Cảm biến siêu âm, nút dừng khẩn cấp	Cảm biến va chạm, LED cảnh báo	Kính toàn cảnh, radar 360°, encoder góc
Ứng Dụng Chính	Di chuyển pallet ngang (kho hẹp)	Nâng cao, xếp chồng (kệ trung bình)	Xếp chồng cao tự động (kho cao 5+ m)

3. Sơ Đồ Mạch Điện Cơ Bản Xe Nâng Điện

Luồng năng lượng từ ắc quy đến động cơ:

┌─────────────────────────────────────────────────────────────────┐
│                                                                 │
│  ┌─────────────┐      ┌──────────────┐      ┌──────────────┐   │
│  │  ẮC QUY     │      │  BỘ ĐIỀU     │      │   ĐỘNG CƠ   │   │
│  │  48V 200Ah  ├─────→│ KHIỂN        ├─────→│ TRACTION AC │   │
│  │  (Primary)  │      │ (Controller) │      │   Liên hệ báo giáW      │   │
│  └─────────────┘      └──────────────┘      └──────────────┘   │
│         │                    │                       │          │
│         │             ┌───────┴────────┐             │          │
│         │             │                │             │          │
│         │         VAN ĐIỆN TỬ      MOTOR BƠMP      │          │
│         │         (Solenoid)        THỦY LỰC       │          │
│         │             │              (Liên hệ báo giáW)     │          │
│         │             ↓                  ↓          │          │
│         │        ┌──────────────────────────┐       │          │
│         │        │  HỆ THỐNG THỦY LỰC       │       │          │
│         │        │  (Pump, Van, Ổn áp)      │       │          │
│         │        │  → Nâng/Hạ khung         │       │          │
│         │        └──────────────────────────┘       │          │
│         │                                            │          │
│         │            ┌──────────────────────┐        │          │
│         │            │   CẢM BIẾN & ENCODER │        │          │
│         │            │   (Phản hồi tốc độ)  │        │          │
│         │            │   → Bộ điều khiển    │        │          │
│         └───────────→└──────────────────────┘        │          │
│                            ↑                         │          │
│         ┌─────────────────────────────────┐          │          │
│         │  PHANH ĐiỆN TỬ                  │←─────────┘          │
│         │  (Tắt nguồn → Phanh tự động)    │                    │
│         └─────────────────────────────────┘                    │
│                                                                 │
└─────────────────────────────────────────────────────────────────┘

Tín hiệu điều khiển: Xử lý từ cảm biến → MOSFET gate → Điều chỉnh xung PWM

4. So Sánh Motor DC vs AC Trên Xe Nâng Điện

Đặc Tính	Motor DC	Motor AC (Brushless)
Hiệu Suất Năng Lượng	70-80% (tiêu tốn 20-30% năng lượng)	88-92% (tiêu tốn 8-12% năng lượng)
Moment Khởi Động	Lớn, kiểm soát được bằng điều chỉnh điện áp	Ổn định, bắt đầu mềm mại nhờ frequency converter
Kiểm Soát Tốc Độ	Dễ dàng (giảm điện áp = giảm tốc độ)	Cần VFD (Variable Frequency Drive), chi phí cao hơn
Bảo Trì	Thay than chổi định kỳ (6-12 tháng)	Gần như không cần bảo trì
Tuổi Thọ	3-5 năm (do mài mòn than)	6-10 năm
Giá Thành	Rẻ (Liên hệ báo giá VND/motor)	Cao hơn 50-70% nhưng tiết kiệm điện
Độ Ồn	Cao (80-85 dB)	Thấp (75-80 dB)
Ứng Dụng Xe Nâng	CBD walkie, xe cơ bản	CDD/ES cao cấp, tự lái (AGV), Xilin hiện đại

Kết luận: Xe nâng Xilin hiện đại xu hướng dùng motor AC brushless vì tiết kiệm điện 25-30%, bảo trì ít, tuổi thọ dài hơn. Chi phí vận hành thấp hơn 15-20% so với DC trong vòng 5 năm.

5. Thông Số Ắc Quy Theo Model Xe Nâng Xilin

Model Xe	Điện Áp	Dung Lượng (Ah)	Loại Pin	Thời Sạc	Tuổi Thọ Chu Kỳ	Giá (Lead-acid)
CBD20J (Walkie 2T)	24V	50-100	Lead-acid hở	8 giờ	1.000-Liên hệ báo giá	2.5-3.5M
CDD15-20 (Đứng lái 1.5T)	48V	150-180	Lead-acid kín (VRLA)	10 giờ	1.200-Liên hệ báo giá	4.5-6M
ES10-ES20 (Stacker 1T)	48V	200-250	Lead-acid kín / Lithium-ion	10-12 giờ (acid) / 2-3 giờ (Li-ion)	1.500-2.000 (acid) / 3.000+ (Li-ion)	6-9M (acid) / 18-25M (Li-ion)
CBD20L-Li (Walkie Lithium)	24V	50-80	Lithium-ion LiFePO₄	2-3 giờ	2.500-Liên hệ báo giá	8-12M
CDD20E-Li (AGV Lithium)	48V	200-300	Lithium-ion LiFePO₄	1.5-2.5 giờ	3.000-Liên hệ báo giá+	15-22M

Ghi chú: Lithium-ion sạc nhanh (2-3h), kéo xe 9 giờ liên tục, tuổi thọ 5-10 năm. Lead-acid sạc 8-10 giờ, kéo xe 6-8 giờ, tuổi thọ 3-5 năm. Chọn Lithium nếu xe chạy liên tục (3 ca), chọn Lead-acid nếu bỏ đêm.

6. Lịch Bảo Dưỡng Chi Tiết Theo Bộ Phận

Bộ Phận	Chu Kỳ (Km/Giờ Hoạt Động)	Công Việc Bảo Dưỡng	Mức Độ
Ắc Quy	Liên hệ báo giám (50-100 giờ)	Kiểm tra nước cất (acid), làm sạch tiếp điểm	Cơ bản
Motor Traction	Liên hệ báo giám (200-400 giờ)	Làm sạch quạt tản nhiệt, kiểm tra than chổi (DC)	Cơ bản
Motor Bơm Thủy Lực	Liên hệ báo giám (100-200 giờ)	Kiểm tra tiếng gầm, xem có rò dầu	Cơ bản
Hệ Thống Thủy Lực	Liên hệ báo giám (400-600 giờ)	Thay dầu ISO 46, rửa bộ lọc	Định kỳ hàng quý
Van Điện Từ & Contactor	Liên hệ báo giám (300-500 giờ)	Kiểm tra tiếp điểm, vệ sinh cuộn dây	Cơ bản
Phanh Điện Từ	Liên hệ báo giám (200-400 giờ)	Kiểm tra độ bám, khoảng cách phanh	Cơ bản
Bánh Xe & Vòng Bi	Liên hệ báo giám (100-200 giờ)	Kiểm tra hao mòn, cân bằng,thay nếu cần	Cơ bản
Khung Nâng & Con Lăn	Liên hệ báo giám (400-600 giờ)	Bôi trơn con lăn, kiểm tra rỉ sét, khoảng cách	Định kỳ
Controller & Cảm Biến	Liên hệ báo giám (600-Liên hệ báo giá giờ)	Kiểm tra kết nối, làm sạch tiếp điểm, reset lỗi	Kỹ thuật

7. Các Semantic Keywords & Thành Phần Kỹ Thuật Quan Trọng

Để hiểu sâu xe nâng điện Xilin, bạn cần nắm các khái niệm sau:

Motor traction (động cơ kéo): Truyền động bánh xe, quyết định tốc độ di chuyển và lực bám đường.
Motor bơm (pump motor): Cung cấp áp lực thủy lực cho hệ thống nâng/hạ.
Controller (bộ điều khiển): Bo mạch điện tử với MOSFET, microprocessor, điều chỉnh xung PWM từ 0-100%.
Contactor: Rơle điện từ lớn, đóng/ngắt mạch chính khi người lái bấm nút.
Ắc quy axit chì: Lead-acid flooded (phải châm nước) hay VRLA (kín khí, không bảo trì).
Lithium-ion (LiFePO₄): Pin tiên tiến, sạc nhanh, tuổi thọ dài, giá cao.
Van điện từ (solenoid valve): Van 3 vị trí, 4 cửa, kiểm soát chiều dòng dầu.
Encoder: Cảm biến vị trí & tốc độ quang học hay từ, phản hồi cho controller.
Cảm biến Hall: Phát hiện từ trường, dùng trong motor AC để đồng bộ xung.
MOSFET: Transistor công suất cao, chuyển mạch tần số cao (Liên hệ báo giáHz), điều chỉnh công suất động cơ.

8. FAQ: 5 Câu Hỏi Thường Gặp

Q1: Xe nâng điện tự lái Xilin có bao nhiêu động cơ?

A: Thường là 2 động cơ riêng biệt:

Motor traction (Liên hệ báo giáW): Lái bánh xe di chuyển.
Motor bơm (Liên hệ báo giáW): Bơm dầu thủy lực để nâng/hạ khung.

Một số model cơ bản có thể dùng chung 1 motor với hệ truyền cơ học, nhưng Xilin hiện đại như CDD/ES dùng 2 motor tách biệt để kiểm soát chính xác và an toàn hơn.

Q2: Bảo trì ắc quy lead-acid như thế nào để kéo dài tuổi thọ?

A: Ba điều quan trọng:

Châm nước cất hàng tháng (nếu loại hở): mực nước cách mặt bản mạch 1-2 cm. Dùng nước cất, không phải nước đạo.
Sạc đều đặn ngay sau mỗi ca làm việc. Không để sạc từng chút một, không để pin cạn hoàn toàn.
Làm sạch tiếp điểm mỗi 3 tháng bằng nước hoặc dung dịch chuyên dụng. Rỉ sét tiếp điểm gây mất điện áp.

Nếu tuân thủ, pin acid có thể kéo dài đến 5 năm thay vì 3 năm.

Q3: Sự khác biệt giữa van 3 vị trí 4 cửa và van 4 vị trí 3 cửa là gì?

A: Về cơ bản:

Van 3 vị trí 4 cửa: Phổ biến trên CBD/CDD. Vị trí 1 = nâng, vị trí 2 = trung tính, vị trí 3 = hạ. Kiểm soát 2 chiều dòng dầu.
Van 4 vị trí 3 cửa: Dùng trên hệ thống phức tạp hơn. Cho phép điều chỉnh tốc độ nâng/hạ linh hoạt hơn.

Chọn van nào phụ thuộc vào thiết kế hệ thống thủy lực của nhà sản xuất. Xilin thường dùng van 3 vị trí 4 cửa cho tính ổn định.

Q4: Tại sao bộ điều khiển (controller) phải chống nước IP65 trở lên?

A: Vì xe nâng hoạt động trong môi trường ẩm ướt (kho lạnh, khu rửa, ngoài trời). Nước + điện = ngắn mạch, cháy bo mạch, gây mất điện áp hoặc hỏng motor. IP65 có thể chịu tia nước phun từ tất cả hướng không bị hỏng. Controller kém chất lượng (IP54) sẽ bị ngắn mạch trong 1-2 năm.

Q5: Cảm biến (encoder) trên xe nâng điện dùng để làm gì?

A: Encoder phát hiện vị trí & tốc độ quay của motor, gửi tín hiệu phản hồi về controller:

Kiểm soát tốc độ chính xác: Nếu tải hàng lớn, motor chậm → encoder báo → controller tăng xung PWM → motor chạy nhanh hơn (self-regulation).
An toàn tự động: Nếu xe chạy quá nhanh (dốc xuống), encoder phát hiện → controller giảm xung → phanh tự động.
Đếm quãng đường: Trên xe tự lái AGV, encoder tích lũy quãng đường để GPS định vị chính xác.

Encoder hỏng = xe chạy không ổn định, không an toàn. Cần thay ngay.

Kết Luận: Cấu Tạo Xe Nâng Điện - Nền Tảng Bảo Trì & Vận Hành Hiệu Quả

Xe nâng điện tự lái Xilin (CBD/CDD/ES) không phải là một khối đen - nó là tổ hợp hài hòa giữa 10+ bộ phận chuyên biệt, từ ắc quy cấp điện, motor traction & bơm thủy lực, đến bộ điều khiển MOSFET tiên tiến và cảm biến encoder thông minh.

Ba điểm chính cần nhớ:

Hiểu cấu tạo = bảo trì đúng. Biết motor traction tiêu tốn 25-30% năng lượng → chọn AC thay DC tiết kiệm 20% chi phí điện/năm.
Bảo dưỡng định kỳ kéo dài tuổi thọ 30-50%. Châm nước ắc quy, thay dầu thủy lực, làm sạch controller có thể kéo dài 1-2 năm thêm.
Chọn đúng loại ắc quy cho nhu cầu. Xe chạy liên tục → Lithium-ion. Xe bỏ đêm → Lead-acid đủ dùng, tiết kiệm chi phí.

Tôi đã làm việc với Xilin 15 năm, bảo trì hàng trăm chiếc. Những khách hàng hiểu rõ cấu tạo xe của mình - thay dầu đều đặn, bôi trơn con lăn, làm sạch bộ điều khiển - xe họ chạy 7-8 năm. Những khách hàng “bỏ quên” bảo trì, xe hỏng toàn bộ hệ thống thủy lực trong 3 năm, chi phí sửa chữa gấp 3 lần mua mới.

Hãy coi xe nâng là gì và phân loại Xilin là nền tảng, cấu tạo xe nâng tay là kiến thức cơ bản, và bài này là chiều sâu chuyên ngành. Khi bạn biết từng bộ phận, từng đặc tính, bạn sẽ hướng dẫn sử dụng xe nâng điện đúng cách và sơ đồ mạch điện xe nâng sẽ không còn bí ẩn.

Gọi Tư Vấn Hôm Nay

Cần tư vấn xe nâng điện Xilin CBD/CDD/ES?
Gọi ngay 0983 797 186 (Miền Bắc) - 098 6784 186 (Miền Nam)
ICD Việt Nam - Phân phối chính hãng Xilin, bảo hành 18 tháng, giao toàn quốc.

FAQ Mở Rộng

Q6: Bộ điều khiển (controller) Xilin có thể sửa được không?

A: Phần lớn controller có thể sửa được nếu hỏng các thành phần nhỏ như MOSFET, relay, cầu chỉnh lưu (rectifier bridge). Tuy nhiên, nếu microprocessor chết, bảng mạch bị cháy sâu, thường phải thay toàn bộ. Chi phí sửa = 40-60% giá mới. Bảo hành Xilin kéo dài 18 tháng nên nếu hỏng trong thời gian đó, được thay miễn phí.

Q7: Xe nâng điện có cần đạo nước sau khi rửa không?

A: Có. Nước nằm trong các khe hở (quanh motor, controller, connector) gây oxy hóa & ngắn mạch sau 1-2 tuần. Sau khi rửa, dùng máy nén khí thổi khô tất cả các khe. Hoặc để xe dưới nắng 30 phút để nước bay hơi tự nhiên. Tránh rửa bằng nước nóng, chỉ dùng nước lạnh.

Q8: Có thể nâng cấp motor DC cũ sang AC mới không?

A: Có thể nhưng khó. Motor AC cần frequency converter (VFD) + cảm biến Hall để hoạt động. Chi phí nâng cấp = 70-80% giá xe nâng mới. Không đáng kinh tế nếu xe đã chạy 5+ năm. Tốt hơn là thay xe mới hoặc chỉ thay motor DC khi cũ (chi phí 30-40% giá xe mới).

Q9: Ắc quy lithium của xe nâng Xilin có tương thích với xe khác không?

A: Không hoàn toàn. Mỗi hãng có tiêu chuẩn điện áp & kích thước khác nhau (24V/48V/80V, connector riêng). Bạn chỉ có thể dùng ắc quy Xilin trên xe Xilin cùng dòng (vd CBD20J dùng pin CBD20J-Li). Tránh nhất định dùng pin Toyota trên Xilin vì sẽ bị controller không nhận. Báo giá xe nâng điện Xilin của ICD có tính toán đầy đủ loại ắc quy phù hợp.

Q10: Xe nâng điện tự lái Xilin có thể chạy ở ngoài trời/môi trường lạnh không?

A: Có nhưng cần điều kiện:

Ngoài trời: Controller phải IP65+ và bộ chống nước. Motor DC chịu nước tốt hơn AC. Tránh mưa lớn, thổi khô sau mỗi ca.
Lạnh (dưới 5°C): Ắc quy axit chì hoạt động kém (hiệu suất rơi 50%), lithium cũng vậy. Nên sử dụng ở kho 10°C+ hoặc dùng chăn ủ ắc quy.

Xilin ES stacker có thể cấu hình chế độ outdoor (motor kín, controller chống nước toàn bộ) với chi phí thêm 15-20%.
