Cấu tạo xe nâng tay Xilin - chi tiết các bộ phận và nguyên lý hoạt động

Nội dung được ICD xem xét và cập nhật - Tuần 45/2026

Xe nâng tay thấp gồm năm cụm chính: khung càng thép, cụm bơm thủy lực, tay cầm điều khiển, bánh lái và bánh tải dưới mũi càng, cùng hệ đòn liên kết truyền lực nâng ra mũi càng. Xe không có động cơ, trục nâng hay đối trọng như xe nâng hàng; toàn bộ lực nâng đến từ tay người bơm qua cụm thủy lực.

Đối với nhiều người, một chiếc forklift tay Xilin chỉ là một cỗ máy nâng hàng. Nhưng với tôi, làm việc với thiết bị nâng hạ ở ICD Việt Nam từ năm 2011, mỗi bộ phận trên xe đều có một vai trò rõ ràng. Tôi đã từng thấy những sự cố đắt giá xảy ra chỉ vì một chi tiết nhỏ như bánh xe bị mòn hay hệ thống thủy lực bị rò rỉ. Hiểu rõ cấu tạo xe nâng hàng không chỉ là kiến thức cho kỹ sư, mà còn là kỹ năng cần thiết cho bất kỳ ai muốn vận hành kho bãi một cách an toàn và hiệu quả.

TÓM TẮT NHANH BÀI VIẾT

• Cẩm nang kỹ thuật: giải mã cấu tạo xe nâng tay theo từng bộ phận, dùng thông số chính hãng của các dòng Xilin BF-III, DF-III, DB và WB.
• Các bộ phận cốt lõi: khung càng, cụm bơm thủy lực, tay cầm, bánh xe và hệ đòn liên kết.
• Nguyên lý hoạt động: vì sao một người bơm tay vẫn nâng được pallet 2,5 tấn.
• So sánh: xe nâng tay khác xe nâng dầu, xe nâng điện ở những bộ phận nào.

1. Tổng quan về cấu tạo xe nâng tay

Xe nâng tay thấp là thiết bị nâng hạ đơn giản nhất trong kho: một khung thép hình chữ U với hai càng, một cụm bơm đặt trên bánh lái và một tay cầm vừa để lái vừa để bơm. Việc hiểu rõ cấu trúc này giúp bạn chọn đúng xe cho pallet của mình, nhận ra sớm dấu hiệu hỏng và biết bộ phận nào cần bảo dưỡng.

Một chiếc xe nâng hàng có động cơ, dù có kích thước và nhiên liệu khác nhau, về cơ bản đều được cấu thành từ các hệ thống chính phối hợp với nhau: hệ thống động cơ cung cấp năng lượng, hệ thống truyền động và di chuyển, hệ thống thủy lực thực hiện việc nâng hạ, và hệ thống khung gầm đảm bảo sự ổn định. Xe nâng tay giữ lại hai thứ cốt lõi là khung gầm và thủy lực, còn phần năng lượng và di chuyển do người vận hành đảm nhận.

2. Phân tích chi tiết các bộ phận của xe nâng tay

Mỗi bộ phận trên xe nâng tay đảm nhận một việc riêng: càng đỡ hàng, bơm tạo lực nâng, tay cầm điều khiển, bánh xe chịu tải và đòn liên kết truyền chuyển động. Dưới đây là từng cụm, kèm thông số theo tài liệu của Xilin.

Khung càng (fork frame)

Khung càng là hai thanh thép dập định hình nối với nhau ở phía sau, phần luồn vào lỗ pallet. Các dòng Xilin có hai chiều dài càng 1.150 và 1.220 mm, mỗi càng rộng 150 mm, độ rộng phủ bì 520, 550 hoặc 680-685 mm. Dòng DB được Xilin mô tả có mũi càng gia cố, mối hàn chắc để chịu va chạm khi luồn vào pallet.

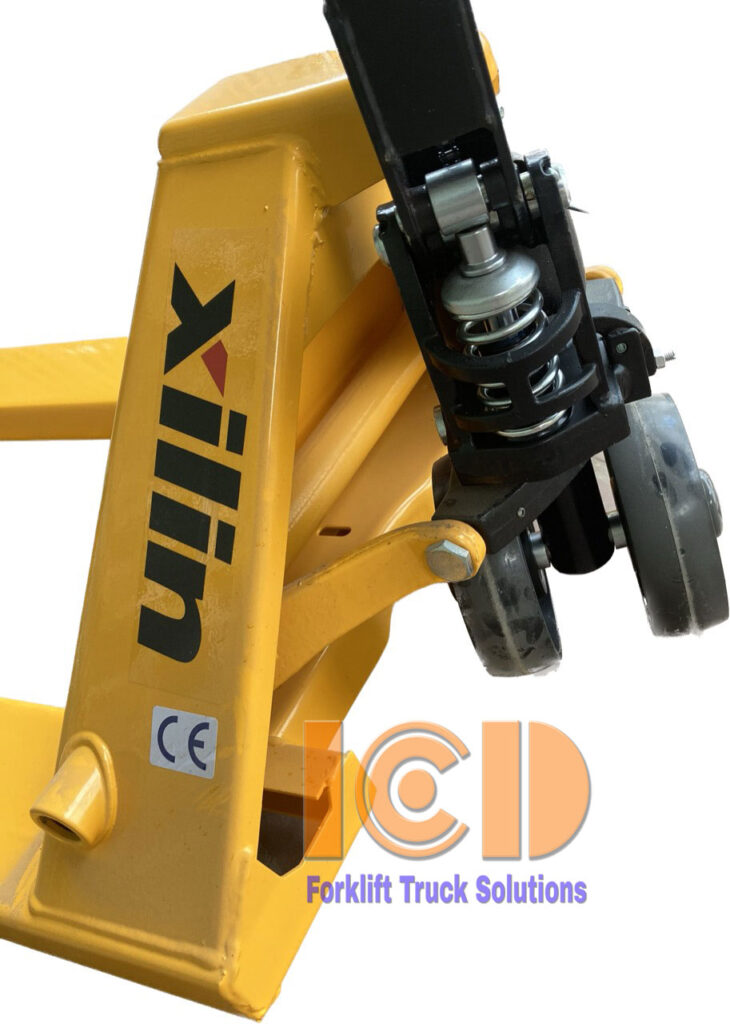

Cụm bơm thủy lực

Cụm bơm là trái tim của xe: gồm piston bơm nhỏ nối với tay cầm, xy lanh nâng với ty lớn, bình dầu, van một chiều giữ dầu khi bơm và van xả để hạ càng. Ở dòng BF-III, thân bơm được đúc liền không có mối hàn và có van quá tải; ở DF-III, piston và ty nâng được mạ crôm; dòng WB 5 tấn có van bảo vệ quá tải và chế độ nâng nhanh khi tải dưới 600 kg. Cấu tạo bên trong cụm bơm được phân tích riêng trong bài cấu tạo bơm thủy lực xe nâng tay.

Tay cầm điều khiển

Tay cầm vừa là cần lái vừa là cần bơm. Trên tay cầm có lẫy ba vị trí: nâng (pump), trung gian (neutral) để kéo xe mà không bơm, và hạ (lower) để mở van xả. Lò xo dưới chân tay cầm đưa tay cầm về thẳng đứng khi buông. Xilin ghi góc lái 180° với DF-III và 190° với DB.

Bánh lái và bánh tải

Bánh lái nằm dưới cụm bơm, đường kính 180 mm ở BF-III, DF-III, DB và 200 mm ở WB. Bánh tải nằm dưới mũi càng, nhỏ hơn (khoảng 70-85 mm) vì phải lọt vào lỗ pallet khi càng hạ thấp nhất 75-88 mm; có loại bánh đơn và bánh đôi. Bánh PU êm, ít để vết trên sàn epoxy; bánh Nylon cứng và lăn nhẹ trên sàn bê tông.

Hệ đòn liên kết

Khi ty nâng đẩy phần sau khung lên, các thanh đẩy chạy dọc trong lòng càng đồng thời đẩy giá bánh tải ở mũi càng xuống, nên cả hai đầu càng cùng nâng lên. Thanh đẩy cong hoặc chốt mòn là lý do thường gặp khiến một bên càng nâng không đều.

3. Nguyên lý hoạt động của hệ thống nâng hạ

Nguyên lý hoạt động của xe nâng dựa trên định luật Pascal về áp suất chất lỏng: áp suất tạo ra ở piston nhỏ truyền nguyên vẹn sang piston lớn, nên lực đầu ra lớn hơn lực đầu vào theo tỷ lệ diện tích hai piston. Đó là lý do một người bơm tay vẫn nhấc được pallet vài tấn, đổi lại phải bơm nhiều lần: DF-III cần 10 lần bơm để nâng hết hành trình, mỗi lần khoảng 11 mm, còn DB cần 12 lần.

1. Người vận hành gạt lẫy về vị trí nâng và bơm tay cầm (ở xe nâng hàng, động cơ làm việc này qua bơm thủy lực).
2. Piston bơm hút dầu từ bình chứa qua van một chiều và nén dầu với áp suất cao.
3. Dầu áp suất cao được dẫn tới đáy xy lanh nâng.
4. Áp lực dầu đẩy ty nâng lên, nâng khung càng và hàng hóa; van một chiều giữ dầu lại để càng không tụt.
5. Khi cần hạ, người vận hành bóp lẫy để mở van xả, dầu hồi về bình chứa, và càng nâng hạ xuống dưới tác dụng của trọng lực.

4. Sự khác biệt trong cấu tạo giữa xe nâng tay và xe nâng hàng

Khác biệt lớn nhất là nguồn năng lượng: xe nâng hàng có động cơ đốt trong hoặc động cơ điện, nên mới cần thêm trục nâng, xy lanh nghiêng, đối trọng và hệ thống lái riêng. Xe nâng dầu và xe nâng điện khác nhau chủ yếu ở nguồn năng lượng, dẫn tới khác biệt về tiếng ồn, khí thải và môi trường làm việc phù hợp.

Động cơ (Engine / Motor)

• Động cơ đốt trong (Internal Combustion Engine): Dành cho xe nâng dầu (Diesel) và xe nâng gas/xăng. Loại động cơ này mạnh mẽ, phù hợp làm việc ngoài trời, nhưng gây tiếng ồn và phát sinh khí thải.
• Động cơ điện (Electric Motor): Dành cho xe nâng điện. Hoạt động êm ái, sạch sẽ, lý tưởng cho môi trường trong nhà và kho thực phẩm. Năng lượng được cung cấp bởi một bình ắc quy lớn.

Trục nâng, càng và giá đỡ càng

Trục nâng là bộ phận dễ thấy nhất của xe nâng hàng, thường có 2 hoặc 3 tầng lồng vào nhau để đưa hàng lên các độ cao khác nhau. Giá đỡ càng (carriage) là tấm kim loại nơi cặp càng được gắn vào và trượt lên xuống dọc theo trục nâng; càng của xe nâng hàng thường điều chỉnh được khoảng cách, khác với càng hàn cố định của xe nâng tay.

Đối trọng và hệ thống lái

Đối trọng là khối gang đúc rất nặng đặt phía sau xe nâng hàng, chống lại trọng lượng kiện hàng phía trước để xe không bị lật. Đây là lý do bạn không bao giờ được nâng hàng nặng hơn tải trọng cho phép. Hầu hết xe nâng hàng lái bằng bánh sau để có bán kính quay vòng nhỏ trong không gian hẹp.

5. Đọc ký hiệu và nhãn trên xe nâng tay

Tên model và nhãn tải trên xe cho biết xe thuộc dòng nào và được phép chở bao nhiêu. Với xe Xilin, tên dòng xe nâng tay thấp gồm BF-III, DF-III, DB và WB; số trong mã một số dòng xe điện thể hiện tải theo đơn vị trăm kg, ví dụ CBD15W-E là xe nâng điện thấp tải 1.500 kg.

• Mã model: cho biết dòng xe và cụm bơm, ví dụ BF-III bơm đúc liền có van quá tải, DF-III bơm tiêu chuẩn, WB dòng 5 tấn.
• Nhãn tải định mức: con số tối đa xe được chở; vượt tải làm hỏng phớt, bơm và có thể cong càng.
• Tem CE: xác nhận nhà sản xuất công bố xe phù hợp Chỉ thị máy 2006/42/EC của châu Âu.
• Số seri: dùng để tra lô sản xuất và xử lý bảo hành; ghi lại số này khi nhận xe.

6. Các chi tiết nhỏ trên xe nâng tay cần biết khi bảo dưỡng

Khi xe có sự cố, thợ sẽ kiểm tra theo danh sách chi tiết dưới đây. Biết tên từng chi tiết giúp bạn mô tả lỗi chính xác khi gọi bảo hành.

1. Khung càng (fork frame) - thép dập định hình, phần chịu toàn bộ tải.
2. Cụm bơm thủy lực - thân bơm chứa piston, van và bình dầu.
3. Tay cầm + lò xo trả về - đưa tay cầm về vị trí đứng khi buông.
4. Piston bơm (pump piston) - nhận lực từ tay cầm, đẩy dầu vào xy lanh.
5. Ty nâng (lift ram) - đẩy khung càng lên; mạ crôm ở dòng DF-III.
6. Bộ phớt (seal kit) - giữ dầu trong xy lanh; phớt mòn là nguyên nhân chính gây tụt càng, rỉ dầu.
7. Van một chiều (check valve) - cho dầu đi một chiều khi bơm.
8. Van xả (release valve) - mở khi bóp lẫy hạ.
9. Van quá tải - không cho nâng khi vượt tải định mức (có ở BF-III, WB).
10. Bình chứa dầu (reservoir) - nơi dầu hồi về khi hạ càng.
11. Bánh lái (steer wheel) - φ180-200 mm, PU hoặc Nylon.
12. Bánh tải dưới càng (load wheel) - bánh nhỏ, đơn hoặc đôi, chịu phần lớn tải hàng.

Tham khảo sản phẩm liên quan: xem ngay Xe nâng tay thấp ICD BF-III 2,5 tấn với bơm đúc liền, van quá tải và tải định mức 2.500 kg, do ICD Việt Nam phân phối.

Câu hỏi thường gặp

1. Tại sao hầu hết xe nâng lại lái bằng bánh sau?

Việc lái bằng bánh sau giúp xe nâng hàng có khả năng xoay sở trong không gian rất hẹp. Bán kính quay vòng của xe sẽ nhỏ hơn nhiều so với việc lái bằng bánh trước như ô tô thông thường. Xe nâng tay cũng vậy: bánh lái nằm ở đuôi xe, dưới cụm bơm.

2. “Tâm tải” (Load Center) là gì và tại sao nó quan trọng?

Tâm tải là khoảng cách từ mặt trước của giá đỡ càng đến trọng tâm của khối hàng. Tải trọng nâng danh nghĩa của xe nâng hàng (ví dụ 2,5 tấn) chỉ đúng khi tâm tải ở mức tiêu chuẩn ghi trên nhãn xe. Nếu bạn đặt một kiện hàng quá dài, tâm tải sẽ dịch ra xa hơn và khả năng nâng thực tế của xe sẽ giảm xuống đáng kể, có thể gây nguy hiểm.

3. Dầu thủy lực cho xe nâng có cần thay định kỳ không?

Có. Giống như nhớt động cơ, dầu thủy lực sẽ bị bẩn và mất đi các đặc tính của nó sau một thời gian làm việc. Với xe nâng tay, cần kiểm tra mức dầu và độ sạch của dầu định kỳ; dầu thiếu hoặc lẫn khí làm xe bơm không lên hoặc nâng chậm.

4. Xe nâng tay có mấy bánh?

Xe nâng tay thấp có một hoặc hai bánh lái ở đuôi xe và bánh tải dưới mỗi mũi càng, loại đơn hoặc đôi. Bánh lái các dòng Xilin đường kính 180 mm (BF-III, DF-III, DB) hoặc 200 mm (WB).

5. Tôi cần liên hệ ICD Việt Nam như thế nào?

Hotline 0983 797 186 | 090 345 9186 | 090 5859 186, Zalo ICD Việt Nam, Email: sales@icdvietnam.com.vn.

6. ICD Việt Nam có chính sách gì cho xe nâng tay?

ICD Việt Nam phân phối xe nâng Xilin (Ningbo Ruyi) tại Việt Nam, bảo hành 12 tháng. Đơn hàng nội thành Hà Nội và TP.HCM giao trong 1-3 ngày theo chính sách vận chuyển.
