Cấu tạo bơm thủy lực xe nâng tay Xilin BF-III - Sơ đồ, Nguyên lý & Hướng dẫn Bảo dưỡng

Nội dung được ICD xem xét và cập nhật - Tuần 46/2026

Bơm thủy lực xe nâng tay là một bơm pít tông đơn đặt trong cùng một khối thân bơm: ty bơm nhỏ nối với tay cầm, ty ben lớn đẩy khung càng, van bi một chiều cho dầu đi một chiều từ khoang chứa sang xy lanh lớn, và van xả mở đường dầu hồi khi hạ càng. Mỗi lần ấn tay cầm, ty bơm ép dầu sang xy lanh lớn; với xe Xilin DF-III, mỗi lần bơm nâng càng khoảng 11 mm và khoảng 10 lần là nâng hết hành trình.

Tóm tắt nhanh:

• Bộ phận cốt lõi: Thân bơm (chứa khoang dầu và hai xy lanh), ty bơm và lò xo hồi, ty ben (pít tông nâng), các bộ phớt, van bi một chiều, van xả và vít điều chỉnh.
• Nguyên lý: Hoạt động dựa trên định luật Pascal, sử dụng áp suất dầu để nâng hàng hóa nặng.
• Vai trò: Là “trái tim” của xe nâng, quyết định khả năng nâng hạ và hiệu suất làm việc.

Sau khi đã nắm vững cách sử dụng và thay phốt xe nâng tay, việc tìm hiểu về cấu tạo của nó sẽ giúp bạn hiểu rõ hơn về chiếc xe mình đang vận hành.

Trong đó, bơm thủy lực chính là bộ phận cốt lõi, là “trái tim” giúp xe nâng hạ hàng hóa nặng một cách nhẹ nhàng. Nắm được cấu tạo bơm thủy lực xe nâng tay không chỉ giúp bạn sử dụng xe hiệu quả mà còn chủ động hơn trong việc bảo trì, sửa chữa.

1. Các bộ phận chính của bơm thủy lực xe nâng tay

Một chiếc bơm thủy lực của xe nâng pallet tay được cấu thành từ nhiều bộ phận, mỗi bộ phận đều có một chức năng riêng biệt. Khác với bơm pít tông nhiều xy lanh trong máy thủy lực công nghiệp, bơm xe nâng tay đơn giản hơn nhiều: chỉ một ty bơm, một ty ben và vài viên bi van, tất cả nằm gọn trong một khối thân bơm đặt ngay sau tay cầm.

• Thân bơm: khối kim loại đúc chứa khoang dầu, xy lanh bơm nhỏ, xy lanh nâng lớn và các đường dầu nối giữa chúng. Thân bơm phải chịu được áp lực cao để đảm bảo an toàn.
• Ty bơm (pít tông bơm): nối với tay cầm qua trục và nắp lò xo. Khi bạn ấn tay cầm, ty bơm đi xuống ép dầu; lò xo hồi đẩy ty lên lại sau mỗi lần ấn.
• Ty ben (pít tông nâng): ty lớn nằm trong xy lanh nâng, đi lên khi dầu được bơm vào và đẩy khung càng lên thông qua hệ thanh truyền.
• Van một chiều (van bi): các viên bi thép nhỏ tì trên đế, cho dầu đi từ khoang chứa vào xy lanh bơm rồi sang xy lanh nâng, không cho dầu chảy ngược.
• Van xả: lõi van, chốt đẩy và vít điều chỉnh. Khi bạn gạt lẫy về vị trí hạ, xích kéo tấm gạt ấn chốt đẩy mở van, dầu trở về khoang chứa và càng nâng hạ xuống.
• Phớt và gioăng: phớt chắn bụi và phớt chữ Y trên ty bơm và ty ben, gioăng O-ring ở nắp xy lanh, vòng đệm ở vít kín. Đây là các chi tiết hao mòn, quyết định bơm có kín dầu hay không.

Một số dòng có thêm van quá tải: theo Xilin, dòng BF-III có bơm đúc liền và van quá tải, khi hàng vượt tải định mức van mở để bơm không nâng tiếp, bảo vệ phớt và khung xe.

Kích thước phụ tùng thật của một cụm bơm Xilin

Để thấy các bộ phận trên không chỉ là lý thuyết, đây là một số chi tiết trong danh mục phụ tùng cụm bơm dòng BF, trích từ catalogue phụ tùng xe nâng tay có cân Xilin BFC6. Kích thước có thể khác theo model, khi đặt phụ tùng luôn đối chiếu mã trên xe của bạn.

2. Nguyên lý hoạt động của bơm thủy lực

Bơm thủy lực xe nâng tay hoạt động dựa trên định luật Pascal: áp suất tác dụng lên một chất lỏng kín sẽ được truyền đi nguyên vẹn.

Khi bạn kéo tay cầm lên, lò xo đẩy ty bơm đi lên, viên bi phía khoang chứa mở ra và dầu được hút vào xy lanh bơm. Khi bạn ấn tay cầm xuống, ty bơm ép dầu; viên bi phía hút đóng lại, viên bi phía xy lanh nâng mở ra, dầu bị đẩy sang xy lanh lớn và đẩy ty ben lên, nâng càng nâng lên một cách từ từ. Mỗi chu kỳ kéo lên ấn xuống lặp lại đúng như vậy.

Khi bạn muốn hạ hàng, bạn chỉ cần gạt lẫy về vị trí hạ. Van xả sẽ mở ra, dầu sẽ chảy ngược về bình chứa và càng nâng sẽ hạ xuống dưới sức nặng của hàng. Ở vị trí trung gian, cả hai đường đều được giữ, bạn kéo xe đi mà càng không lên không xuống.

Lực được khuếch đại ở đâu?

Lực tay của bạn được nhân lên qua hai tầng. Tầng thứ nhất là cánh tay đòn: tay cầm dài, điểm tác động vào ty bơm ở gần trục xoay. Tầng thứ hai là thủy lực: áp suất như nhau ở hai xy lanh, nhưng ty ben có tiết diện lớn hơn ty bơm. Tính theo kích thước trong catalogue phụ tùng ở trên, tiết diện ty ben 31,5 mm gấp khoảng 3 lần tiết diện ty bơm 18 mm (31,5 bình phương chia 18 bình phương), nên lực trên ty ben gấp khoảng 3 lần lực ép lên ty bơm. Phần còn lại của độ khuếch đại đến từ tay cầm và hệ thanh truyền nâng càng.

Đổi lại, quãng đường ngắn đi: mỗi lần ấn tay, càng chỉ nhích lên một đoạn. Theo thông số của Xilin, dòng DF-III nâng khoảng 11 mm mỗi lần bơm và cần khoảng 10 lần để nâng hết hành trình. Nếu xe của bạn phải bơm nhiều hơn hẳn mức này mới lên, đó là dấu hiệu có khí, thiếu dầu hoặc van một chiều không kín.

3. Vai trò của bơm thủy lực trong xe nâng tay

Bạn có thể ví bơm thủy lực như một “cơ bắp” của xe nâng. Nếu không có bơm thủy lực, bạn sẽ không thể nâng hàng hóa nặng chỉ bằng sức người.

Bơm thủy lực giúp biến một lực nhỏ của tay người thành một lực lớn để nâng hàng hóa, giúp công việc vận chuyển trở nên dễ dàng và hiệu quả hơn rất nhiều.

Tôi đã thấy nhiều trường hợp xe nâng bị hỏng không phải do lỗi của người dùng, mà do hệ thống bơm thủy lực không được bảo trì đúng cách. Hiểu rõ cấu tạo bơm thủy lực xe nâng tay sẽ giúp bạn biết khi nào cần bổ sung dầu, khi nào cần thay phốt, từ đó đảm bảo xe luôn hoạt động tốt nhất.

4. Bộ phận nào hỏng thì xe biểu hiện thế nào?

Hiểu cấu tạo có lợi nhất ở chỗ này: nhìn triệu chứng là đoán được bộ phận nào đang có vấn đề, trước khi tháo bơm.

Mỗi triệu chứng này có quy trình xử lý riêng: rò dầu theo vị trí vết dầu, bơm không lên theo cảm giác tay bơm, và thay bộ phớt khi đã xác định phớt hỏng.

5. Hướng dẫn bảo dưỡng bơm thủy lực

Bơm xe nâng tay gần như không cần bảo dưỡng phức tạp, nhưng vài việc nhỏ làm đều đặn quyết định tuổi thọ phớt và van. Lịch dưới đây lấy theo hướng dẫn sử dụng xe nâng tay Xilin.

• Dùng dầu thủy lực chống mài mòn 46#; lượng dầu cho cụm bơm khoảng 0,41 lít. Không dùng nhớt động cơ.
• Kiểm tra mức dầu 3 tháng một lần; bôi trơn các khớp, chốt hằng tháng; kiểm tra bánh xe, trục hằng ngày.
• Sau khi xe bị vận chuyển hoặc đặt nằm nghiêng, xả khí: gạt lẫy về vị trí hạ rồi lắc tay cầm vài lần.
• Cuối ca hạ càng xuống thấp nhất để ty ben thụt vào xy lanh, giảm bụi bám lên ty và phớt.
• Không nâng vượt tải trọng ghi trên nhãn xe.

Câu hỏi thường gặp

1. Bơm thủy lực xe nâng tay gồm những bộ phận chính nào?

Thân bơm chứa khoang dầu và hai xy lanh, ty bơm với lò xo hồi, ty ben (pít tông nâng), van bi một chiều, van xả với vít điều chỉnh, cùng các bộ phớt và gioăng làm kín.

2. Bơm thủy lực xe nâng tay hoạt động theo nguyên lý nào?

Dựa trên định luật Pascal, sử dụng áp suất dầu để nâng hàng hóa nặng. Ty bơm nhỏ ép dầu qua van một chiều sang xy lanh lớn, đẩy ty ben và khung càng lên; mở van xả thì dầu hồi về và càng hạ.

3. Vì sao bơm thủy lực được coi là “trái tim” của xe nâng tay?

Vì đây là bộ phận quyết định khả năng nâng hạ và hiệu suất làm việc của toàn bộ xe.

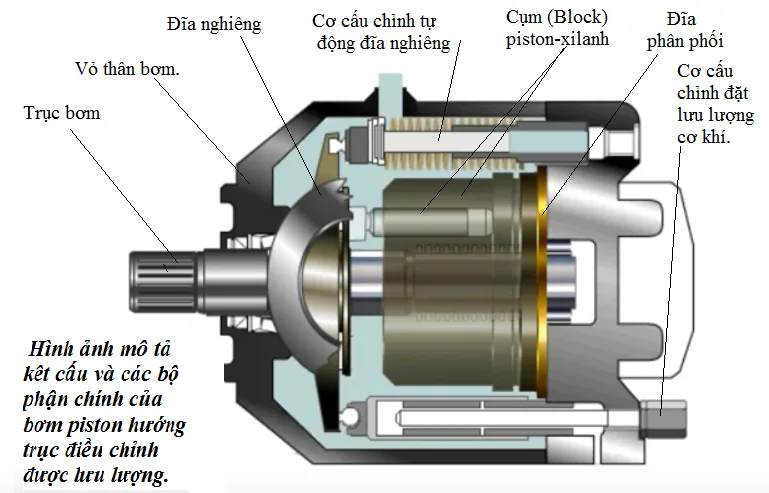

4. Bơm xe nâng tay có đĩa nghiêng, đĩa phân phối không?

Không. Đĩa nghiêng và đĩa phân phối là bộ phận của bơm pít tông hướng trục dùng trong máy thủy lực công nghiệp. Bơm xe nâng tay là bơm pít tông đơn, chỉ gồm ty bơm, ty ben và các van bi.

5. Mỗi lần bơm càng xe nâng tay lên bao nhiêu?

Tùy model. Theo thông số Xilin, dòng DF-III nâng khoảng 11 mm mỗi lần bơm và khoảng 10 lần bơm là hết hành trình. Phải bơm nhiều hơn hẳn mức này là dấu hiệu có khí, thiếu dầu hoặc van không kín.

Liên hệ tư vấn xe nâng phù hợp

Nguồn tham khảo

• Thông số các dòng xe nâng tay BF-III, DF-III: Ningbo Ruyi (Xilin), Hand Pallet Truck.
• Catalogue phụ tùng xe nâng tay có cân Xilin BFC6-7/BFC6-8 (Operation manual and spare parts catalogue): danh mục chi tiết cụm bơm dòng BF.
• Hướng dẫn sử dụng xe nâng tay Xilin (Ningbo Ruyi): dầu thủy lực 46#, lượng dầu, xả khí, lịch kiểm tra.
• ISO 3691-5:2014 Industrial trucks, Safety requirements and verification, Part 5: Pedestrian-propelled trucks: ISO.
