Bơm Thủy Lực Xe Nâng Tay Cao SDJ: Cấu Tạo, So Sánh Và Cách Bảo Dưỡng

Nội dung được ICD xem xét và cập nhật - Tuần 46/2026

Bơm thủy lực xe nâng tay cao là cụm bơm tay đặt trên cột nâng: mỗi nhịp kéo cần, con lăn ở đầu cần ép lõi bơm đẩy dầu vào xy lanh, ty ben đi lên kéo puli và xích, và càng nâng đi lên gấp đôi hành trình của ty ben. Khác với xe nâng tay thấp, nơi ty ben đẩy thanh truyền ngầm trong càng, xe nâng tay cao nâng bằng xích, có thêm van tràn cần chỉnh và dùng dầu khác; bài này đi theo đúng hướng dẫn sử dụng stacker tay SDJ của Xilin.

Tóm tắt nhanh:

• Bơm của stacker tay Xilin nâng tải 500, 1.000 hoặc 1.500 kg (dòng SDJ) lên 1,6 đến 3 m qua puli và xích, tốc độ nâng 21-25 mm/giây.
• Năm triệu chứng thường gặp (không lên, không hạ, tự lên, tự hạ, nâng chậm) đều có bảng nguyên nhân và cách xử lý trong tài liệu hãng, trình bày ở mục 3.
• Dầu của SDJ là dầu thủy lực ISO VG 22, mức dầu thấp hơn miệng đổ khoảng 2 mm khi càng ở vị trí thấp nhất; không đổ nhầm dầu 46# của xe nâng tay thấp.
• Thay phớt thì phục hồi được; ty ben cong thì phải thay ty, và thân bơm hoặc thân van hỏng thì sửa hoặc thay cụm.

1. Bơm xe nâng tay cao hoạt động khác xe nâng tay thấp ở đâu?

Ở cả hai loại, nguyên lý vẫn là ty bơm nhỏ ép dầu sang xy lanh lớn. Phần khác nằm ở cách lực ra đến hàng. Theo hướng dẫn sử dụng Xilin cho SDJ, lực của xy lanh được chuyển sang tải bằng puli và xích; bản tiếng Anh của hướng dẫn mô tả rõ hơn: con lăn trên cần ép vào lõi bơm, dầu từ xy lanh bơm sang xy lanh nâng, ty ben đi lên và kéo càng lên qua xích với hành trình gấp đôi.

Hệ quả đầu tiên là lực. Xích 2:1 làm lực trên ty ben gấp đôi trọng lượng hàng. Với SDJ1000 nâng 1.000 kg, lực lên ty ben khoảng 2.000 kgf (khoảng 19,6 kN); xy lanh thủy lực Ø75 mm theo thông số hãng có tiết diện khoảng 44 cm vuông, nên áp suất dầu ước tính khoảng 44 bar, chưa kể khối lượng khung càng, ma sát và hiệu suất xích. Tức là cỡ vài chục bar.

Hệ quả thứ hai là cách điều khiển. Cần điều khiển có ba vị trí: nâng, trung gian và hạ. Muốn hạ hàng, đưa cần xả trên cột về vị trí trung gian rồi kéo về phía mình: kéo càng mạnh càng hạ nhanh, nhả tay thì càng dừng. Tốc độ hạ có thể chỉnh theo trọng lượng hàng.

Thông số SDJ theo hãng

Con số đáng nhớ nhất trong bảng là tâm tải của SDJ1500: 400 mm, ngắn hơn 600 mm của hai model nhẹ hơn. Hàng cao hoặc dài đặt lệch ra xa cột sẽ làm xe nâng được ít hơn tải ghi trên nhãn, và đó là lý do bơm không có lỗi nhưng xe vẫn không nhấc nổi hàng.

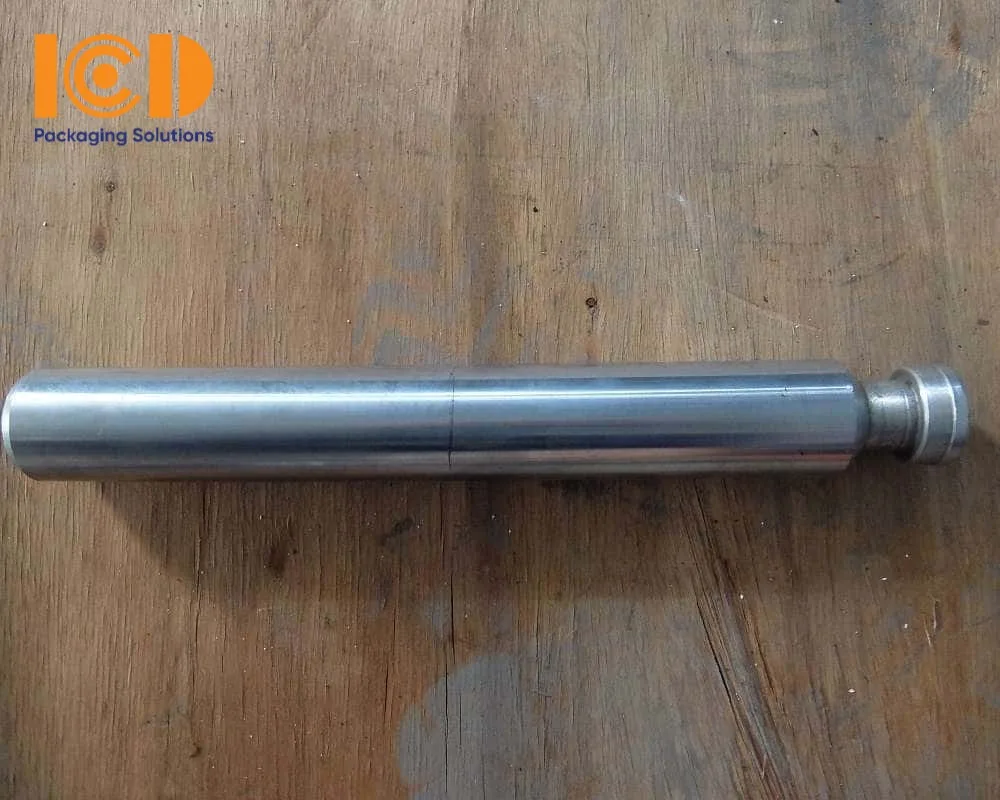

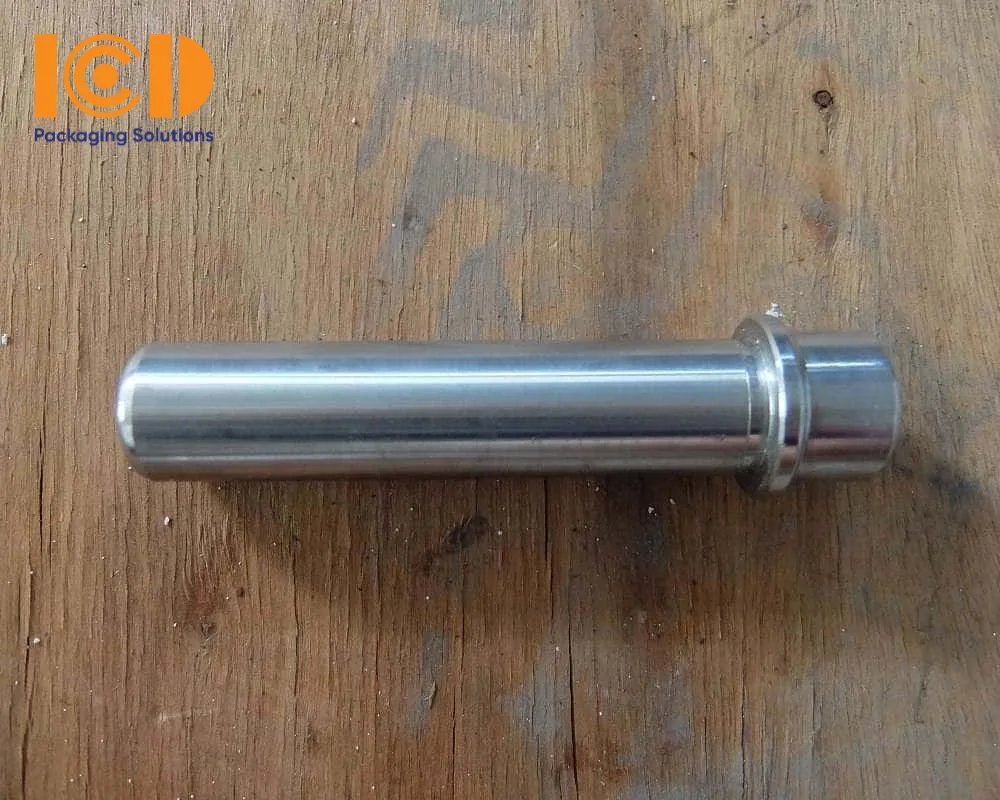

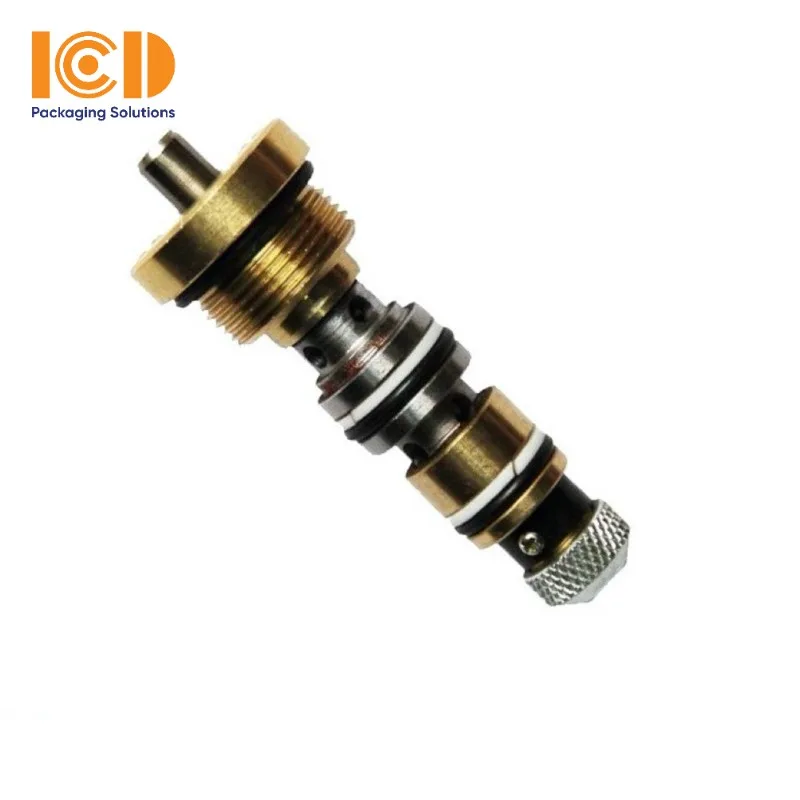

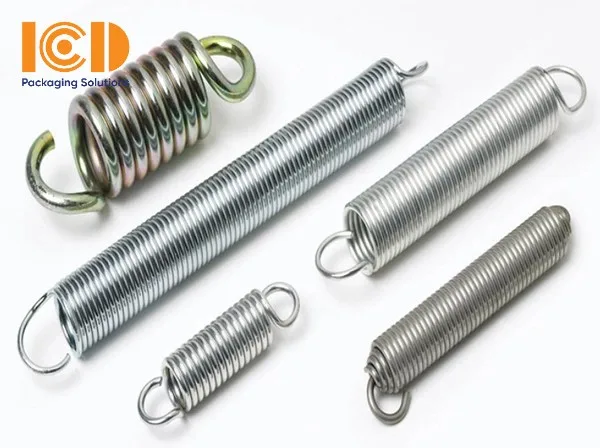

2. Các bộ phận trong cụm bơm của stacker tay

3. Lỗi bơm xe nâng tay cao: nguyên nhân và cách xử lý theo hãng

Bảng dưới đây chuyển ngữ từ mục xử lý sự cố trong hướng dẫn sử dụng stacker tay SDJ của Xilin. Nguyên nhân sắp theo thứ tự hãng liệt kê; nên kiểm theo thứ tự đó vì nguyên nhân đầu thường là cái rẻ nhất để chỉnh.

Đọc bảng này theo cách của người sửa: bốn triệu chứng đầu đều có van tràn đứng đầu danh sách nguyên nhân, và chỉnh van là bước ít tốn công nhất. Chỉ khi chỉnh van, thay dầu và xả khí mà xe vẫn không lên mới đến lượt phớt, thân bơm và ty ben. Riêng dị vật trong bơm làm van một chiều không đóng kín, hãng chỉ dẫn thay dầu.

4. Dầu thủy lực và lịch bảo dưỡng của SDJ

Dầu của stacker SDJ là dầu thủy lực HLD theo DIN 51524 phần 2, độ nhớt ISO VG 22. Hãy phân biệt với xe nâng tay thấp Xilin, nơi hướng dẫn ghi dầu chống mài mòn 46#; đổ dầu nặng hơn vào cột nâng làm bơm nặng và nâng chậm, nhất là khi trời lạnh. Xilin còn dặn: dưới khoảng +5 độ C nên đổi sang dầu mùa đông.

Cách châm dầu: khi nhận thấy càng không nâng nổi tải tối đa, đổ thêm dầu vào bình chuyên dụng với càng ở vị trí thấp nhất, mực dầu thấp hơn miệng đổ khoảng 2 mm. Xe mới nên thay dầu sau tháng làm việc đầu tiên, sau đó khoảng 6 tháng thay một lần.

Phần an toàn trong cùng tài liệu cũng đáng nhắc: khi di chuyển có hàng, giữ càng cách sàn không quá 300 mm, đặt hàng cân giữa hai càng và sát cột, không đứng dưới càng, và cuối ca hạ càng xuống thấp nhất, không để càng treo lơ lửng hoặc ở vị trí trên cùng.

5. Phục hồi bơm hay thay mới?

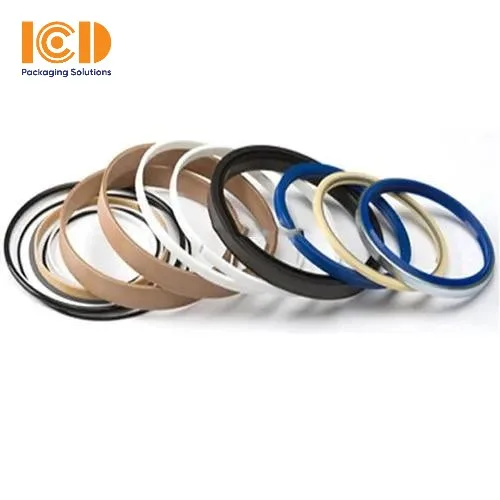

Nên phục hồi khi hỏng nằm ở phớt, dầu bẩn hoặc van chưa chỉnh: đây đều là việc ngắn và ty ben vẫn còn bóng, không xước. Khi hãng ghi “thay ty ben” (ty cong) hoặc “sửa hoặc thay” thân bơm, thân van, việc sửa tại chỗ chỉ là tạm thời nếu bề mặt ty đã xước sâu, vì phớt mới vẫn bị mài rách. Thân bơm nứt hoặc ty cong thì thay cụm là lựa chọn an toàn.

ICD Việt Nam phân phối xe nâng tay cao Xilin và nhận sửa chữa xe nâng; xe mới bảo hành 12 tháng. Nếu xe của bạn đang ở một trong các triệu chứng của bảng trên và chỉnh van, thay dầu không cải thiện, gọi hotline ở cuối bài để được tư vấn trước khi tháo bơm.

Câu hỏi thường gặp

1. Bơm xe nâng tay cao có giống bơm xe nâng tay thấp không?

Nguyên lý giống nhau (ty bơm ép dầu sang xy lanh), nhưng xe nâng tay cao nâng bằng puli và xích với hành trình càng gấp đôi hành trình ty ben, có van tràn cần chỉnh và dùng dầu ISO VG 22, khác dầu 46# của xe nâng tay thấp Xilin.

2. Vì sao càng xe nâng tay cao nâng được mà không hạ xuống?

Theo hướng dẫn Xilin: van tràn chỉnh sai, khớp bản lề cơ khí không làm việc, chi tiết thân bị kẹt hoặc ty ben bị cong. Kiểm van và khớp trước, ty ben cong thì phải thay ty.

3. Xe nâng tay cao tự hạ dần khi đang giữ hàng là lỗi gì?

Thường là van tràn chỉnh chưa tốt, bơm rò hoặc phớt đầu áp cao hỏng. Không có vết dầu mà càng vẫn tụt là rò trong; có vết dầu quanh ty là rò ngoài.

4. Xe nâng tay cao dùng dầu loại nào, bao lâu thay một lần?

Dầu thủy lực ISO VG 22 (HLD theo DIN 51524 phần 2). Xe mới thay dầu sau tháng đầu, sau đó khoảng 6 tháng một lần; kiểm mức dầu mỗi 3 tháng.

5. Xả khí cho xe nâng tay cao như thế nào?

Nâng cần điều khiển lên vị trí hạ rồi hạ xuống, nâng lên khoảng 12 lần để đuổi khí ra khỏi khoang bơm.

Liên hệ tư vấn xe nâng tay cao

Nguồn tham khảo

• Xilin (Ningbo Ruyi), Hướng dẫn sử dụng stacker tay SDJ, SDJA-I, SDJAS: thông số SDJ, nguyên lý, bảo dưỡng, dầu ISO VG 22, xả khí, bảng xử lý sự cố, an toàn.
• Hướng dẫn sử dụng stacker tay SDJ (bản tiếng Anh): cấu tạo hệ thủy lực, con lăn ép lõi bơm, xích hành trình gấp đôi.
• Ningbo Ruyi (Xilin): thông tin dòng xe nâng tay Xilin.

Bài viết do Lê Văn Thăng và đội kỹ thuật ICD Việt Nam biên soạn, phân phối xe nâng Xilin (Ningbo Ruyi). Con số áp suất ước tính là phép tính từ thông số hãng, không phải số đo. Cập nhật lần cuối: 19/10/2026.
