Kích Thủy Lực Xe Nâng Tay: Hướng Dẫn Nguyên Lý, Bảo Dưỡng & Sửa Chữa Chi Tiết

Nội dung được ICD xem xét và cập nhật - Tuần 46/2026

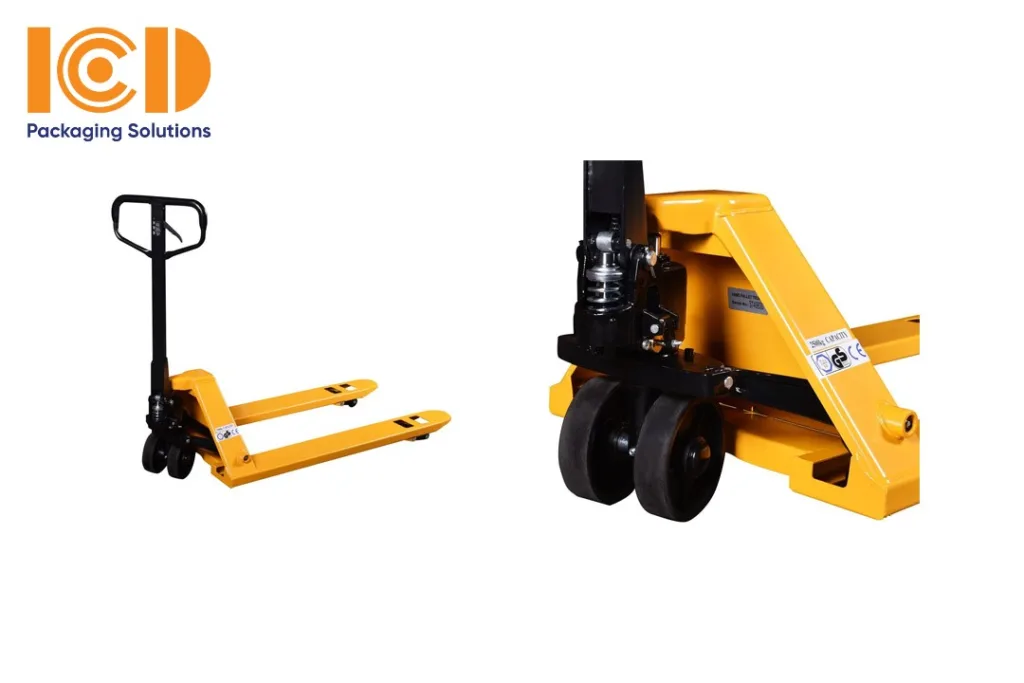

Kích thủy lực xe nâng tay là cụm bơm thủy lực nằm ngay sau tay cầm: một ty bơm nhỏ ép dầu qua van bi sang xy lanh nâng, ty ben kéo hệ thanh truyền ép hai bánh tải xuống, nhờ đó khung càng và hàng nhấc lên khỏi sàn. Khác với kích chai hay kích sàn dùng để dựng xe, kích này không nâng thẳng vào vật mà nâng gián tiếp qua thanh truyền, nên mỗi lần bơm càng chỉ nhích một đoạn ngắn: khoảng 11 mm với xe Xilin DF-III.

Tóm tắt nhanh:

• Cụm kích gồm ty bơm, ty ben, hai van bi một chiều, van xả và các phớt làm kín, tất cả nằm trong một khối thân bơm.
• Sáu lỗi thường gặp nên kiểm theo thứ tự từ việc rẻ nhất (dầu, khí) đến việc tốn công nhất (tháo bơm, thay ty ben).
• Dầu dùng cho cụm bơm là dầu thủy lực chống mài mòn 46#, khoảng 0,41 lít, theo hướng dẫn sử dụng của Xilin.

Kích xe nâng tay khác kích thủy lực thông thường ở đâu?

Về nguyên lý hai loại giống hệt nhau: pít tông bơm lùi lại thì hút dầu từ bình chứa qua van hút, tiến lên thì đẩy dầu qua van một chiều sang xy lanh nâng, và áp suất chỉ dâng lên khi bi van hút bị ép đóng. Điểm khác nằm ở phần nối từ xy lanh ra tải, và đó cũng là chỗ quyết định bạn nhìn vào đâu khi xe hỏng.

Hệ quả thực tế rất rõ. Nếu tay bơm có lực, ty ben đã đi lên mà càng vẫn không nhấc, lỗi nằm ở phần cơ khí (thanh truyền, chốt) chứ không phải thủy lực, và tháo bơm lúc này chỉ mất công. Ngược lại, ty ben không đi lên hoặc tụt xuống thì mới là chuyện của dầu, van và phớt. Phần còn lại của bài đi theo hướng này.

Cụm kích gồm những gì và chạy thế nào?

Trước khi đi vào lỗi, xem video dưới đây để hình dung hai nhịp bơm. Tóm tắt từ video: kéo tay cầm lên thì dầu được hút từ khoang chứa qua van bi thứ nhất; nhấn tay cầm xuống thì ty bơm nhỏ ép dầu qua van bi thứ hai vào xy lanh lớn, đẩy ty ben đi lên, và chu kỳ lặp lại cho đến khi pallet đạt độ cao mong muốn.

Theo catalogue phụ tùng Xilin cho cụm bơm dòng BF, các chi tiết chính có kích thước như sau; riêng model khác có thể lệch, nên đối chiếu mã trên xe của bạn khi cần.

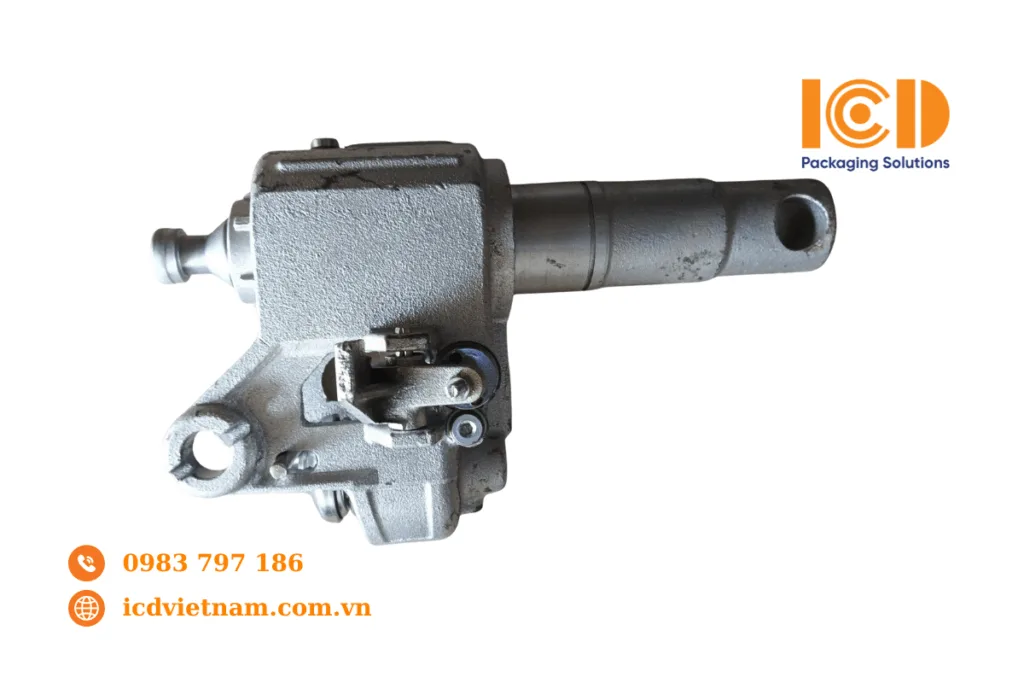

• Ty bơm Ø18 x 97 mm, kèm phớt chắn bụi và phớt chữ Y cỡ 18, lò xo hồi đẩy ty lên sau mỗi lần ấn tay.
• Ty ben Ø31,5 x 263 mm, kèm ống dẫn hướng, phớt chữ Y và phớt chắn bụi cỡ 31,5.
• Hai viên bi thép làm van một chiều, cỡ 6,35 mm và 5 mm.
• Van xả điều chỉnh bằng vít M10 x 1; gioăng O-ring nắp xy lanh 65 x 2,65 mm.

Cả ba nhịp làm việc đều gắn với một bộ phận cụ thể, và đó là chỗ để suy ra lỗi:

Khi xe đang giữ hàng, chính áp suất dầu do hàng gây ra ép viên bi đẩy vào đế và giữ ty ben tại chỗ. Vì vậy viên bi đẩy hoặc van xả mà không kín thì càng sẽ tụt dần dù không có giọt dầu nào lọt ra ngoài. Tiết diện ty ben Ø31,5 mm gấp khoảng 3 lần ty bơm Ø18 mm, cộng với cánh tay đòn ở tay cầm, nên lực tay người đủ nâng hàng nặng; đổi lại, quãng nâng mỗi lần bơm ngắn.

Sáu lỗi thường gặp và thứ tự nên kiểm

Sáu lỗi dưới đây sắp theo thứ tự nên kiểm: việc rẻ và nhanh làm trước, tháo bơm để dành sau cùng.

1. Bơm hẫng, phải bơm nhiều lần mới nhích

Thiếu dầu hoặc lọt khí. Khí bị nén lại nên nuốt mất nhịp ép, áp suất không truyền sang ty ben. Theo hướng dẫn của Xilin, sau khi xe bị vận chuyển hoặc đặt nằm nghiêng, gạt lẫy về vị trí hạ rồi lắc tay cầm vài lần để xả khí, sau đó kiểm tra mức dầu và châm thêm nếu thiếu. Với DF-III cần khoảng 10 lần bơm để hết hành trình; nếu xe của bạn phải bơm nhiều hơn hẳn mà đã xả khí rồi thì chuyển sang mục 3.

2. Không hạ được càng

Kiểm xích kéo van xả có bị căng hoặc đứt, tấm gạt có kẹt, vít điều chỉnh van xả có bị lệch hay không. Đây đều là việc ở bên ngoài thân bơm. Nếu van xả đã mở mà ty ben vẫn không thụt, nghi ty ben cong hoặc kẹt trong xy lanh; ty cong hay xước sâu thì phớt mới cũng không kín được lâu, cần thay ty chứ không nên cố nắn.

3. Tay bơm nhẹ nhưng càng không lên

Thường là bi van một chiều bẩn hoặc đế van mòn, dầu bơm đi một vòng mà không bị giữ lại. Tháo cụm van, rửa bi và đế bằng dung dịch tẩy dầu mỡ, soi xem bi có trầy hay đế có vết lõm không; bi biến dạng hoặc đế mòn thì thay. Dầu đục, có cặn thì xả hết dầu cũ.

4. Nâng lên rồi tụt từ từ

Dùng phép thử rò trong/rò ngoài ở trên. Không có vết dầu: nghi phớt chữ Y của ty ben đã mòn, hoặc viên bi đẩy và van xả không kín. Thay phớt ty ben cần tháo ty, lau sạch lòng xy lanh và lắp phớt đúng chiều.

5. Rò dầu ra ngoài

Lau sạch toàn bộ cụm bơm, bơm thử vài lần rồi xem dầu rỉ ra từ đâu. Dầu quanh cổ ty ben là phớt ty; dưới tay cầm là phớt ty bơm; ở mép nắp xy lanh là O-ring.

6. Tay bơm nặng, càng không lên

Dầu sai loại hoặc quá bẩn. Cụm bơm cần dầu thủy lực chống mài mòn 46#, tuyệt đối không dùng nhớt động cơ. Xả hết dầu cũ, rửa khoang chứa, đổ dầu 46# mới rồi xả khí lại như mục 1.

Thao tác tháo bơm có hai điểm dễ sai: lò xo hồi trên ty bơm đang nén, và thứ tự các phớt khi lắp lại. Nếu không tự tin, hãy liên hệ ICD Việt Nam, đội kỹ thuật có nhận sửa chữa xe nâng tay; gọi hotline ở cuối bài để được tư vấn trước.

Bảo dưỡng để kích bền hơn

Cụm kích gần như không cần bảo dưỡng phức tạp, nhưng vài việc nhỏ làm đều đặn quyết định tuổi thọ phớt và van. Lịch dưới đây theo hướng dẫn sử dụng xe nâng tay Xilin.

• Kiểm tra mức dầu 3 tháng một lần; dùng dầu thủy lực chống mài mòn 46#, lượng dầu cụm bơm khoảng 0,41 lít, không dùng nhớt động cơ.
• Bôi trơn khớp và chốt hằng tháng; kiểm tra bánh xe và trục hằng ngày.
• Cuối ca hạ càng xuống thấp nhất để ty ben thụt vào xy lanh, giảm bụi bám lên ty và phớt.
• Không nâng quá tải trọng ghi trên nhãn xe.

Câu hỏi thường gặp

1. Kích thủy lực xe nâng tay là gì?

Là cụm bơm thủy lực đặt sau tay cầm, gồm ty bơm, ty ben, hai van bi một chiều, van xả và các phớt. Dầu được bơm vào xy lanh nâng, ty ben kéo hệ thanh truyền để khung càng nhấc hàng lên.

2. Kích xe nâng tay khác kích chai ở điểm nào?

Cùng nguyên lý bơm dầu qua van một chiều, nhưng kích chai đỡ thẳng vào tải còn kích xe nâng tay nâng gián tiếp qua hệ thanh truyền và bánh tải, nên hành trình ngắn và có thêm phần cơ khí cần kiểm khi hỏng.

3. Xe nâng tay bơm không lên thì nên kiểm gì trước?

Kiểm dầu và khí trước: xả khí bằng cách gạt lẫy về vị trí hạ rồi lắc tay cầm vài lần, sau đó xem mức dầu. Không khỏi mới sang van xả, van bi, phớt; tháo bơm để cuối cùng.

4. Tại sao sau khi thay dầu mới xe lại bơm không lên?

Thường là do lọt khí vào cụm bơm trong lúc thay dầu. Xả khí theo cách trên, bơm thử vài lần; nếu vẫn không lên mới nghi van bi hoặc phớt.

5. Dùng loại dầu nào cho kích xe nâng tay, bao nhiêu?

Theo hướng dẫn Xilin, dùng dầu thủy lực chống mài mòn 46#, lượng dầu cụm bơm khoảng 0,41 lít, kiểm mức 3 tháng một lần. Không dùng nhớt động cơ.

Liên hệ tư vấn xe nâng phù hợp

Nguồn tham khảo

• Ningbo Ruyi (Xilin), hướng dẫn sử dụng và catalogue phụ tùng xe nâng tay có cân BFC6: dầu thủy lực 46#, lượng dầu, xả khí, lịch kiểm tra, kích thước ty bơm, ty ben, bi van, O-ring.
• Thông số các dòng xe nâng tay BF-III, DF-III: Ningbo Ruyi (Xilin), Hand Pallet Truck.
• Wikipedia, mục Hydraulic jack, Bottle jack, Floor jack trong bài Jack (device), và bài Pallet jack (nguyên lý nâng bằng thanh truyền, chiều cao nâng thông dụng): so sánh các loại kích.

Bài viết do Lê Văn Thăng và đội kỹ thuật ICD Việt Nam biên soạn, phân phối xe nâng Xilin (Ningbo Ruyi). Cập nhật lần cuối: 19/10/2026.
