Nhựa PA là gì? Giải mã “thép mềm” Polyamide trong công nghiệp và đời sống

Nội dung được ICD xem xét và cập nhật - Tuần 46/2026

Nhựa PA (polyamide, thường gọi là nylon) là nhựa nhiệt dẻo kỹ thuật có nhóm amide lặp lại trong mạch chính. Hai loại phổ biến là PA6 (nóng chảy khoảng 220 °C) và PA66 (khoảng 260 °C), tỷ trọng cùng khoảng 1,13 g/cm³. Điểm yếu lớn nhất là hút ẩm: ở 23 °C và độ ẩm 50% hạt tự cân bằng ở khoảng 2,5 đến 3,4% nước, và khi đó độ cứng giảm hơn một nửa so với lúc khô.

Bài này chốt bộ số liệu nền cho nhóm bài về nhựa PA trên ICD Việt Nam, lấy từ datasheet của hãng nhựa, quy định tiếp xúc thực phẩm và tài liệu của cơ quan quản lý. Số nào phụ thuộc loại hạt, tôi ghi rõ là theo loại hạt nào, và chỗ nào chưa có nguồn đáng tin thì tôi không đưa số.

Nhựa PA là gì

Nhựa PA là tên viết tắt của polyamide, chuỗi polymer dài có nhóm amide (-NH-CO-) lặp lại. Nylon là tên thương mại do DuPont đặt khi tổng hợp thành công polyamide 66, nay đã thành danh từ chung (Asahi Kasei). Polyamide ban đầu được phát triển làm sợi dệt, sau đó mới được dùng làm vật liệu ép phun nhờ độ bền cơ học, khả năng chống mài mòn và chịu nhiệt.

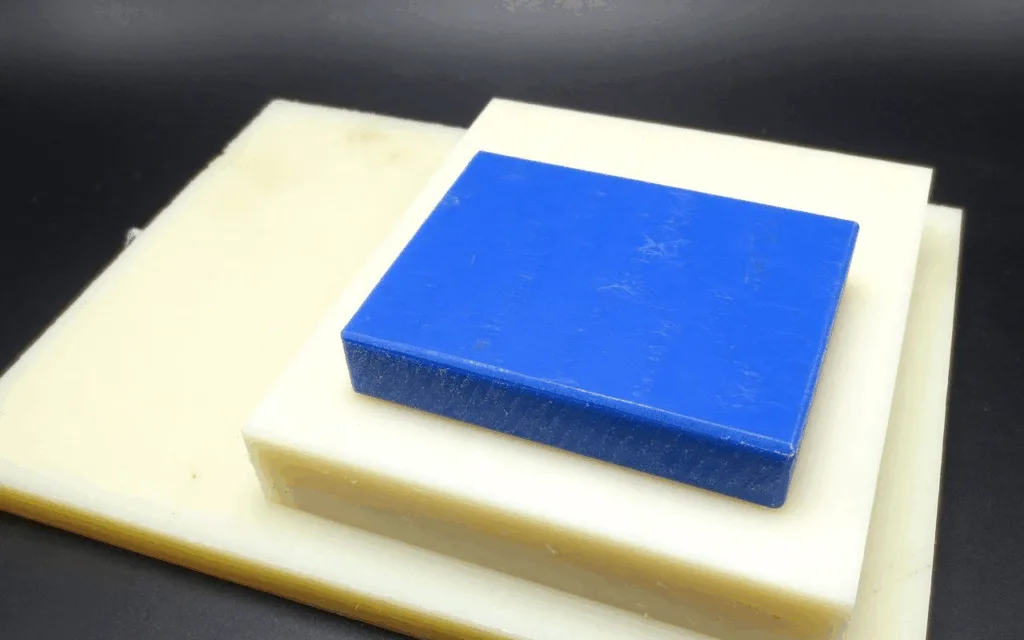

Khác với nhựa hàng hóa như nhựa PE hay nhựa PP dùng cho túi, màng và hộp, PA thuộc nhóm nhựa kỹ thuật (engineering plastic): cứng, dai, hệ số ma sát thấp và chịu dầu mỡ nhiên liệu tốt. Hạt PA không pha màu thường trắng sữa đến ngả vàng nhạt, nhận màu tốt nên sản phẩm có nhiều màu khác nhau.

Công thức hóa học và cách đọc tên PA6, PA66

Con số trong tên cho biết số nguyên tử carbon giữa các nhóm amide. PA6 hình thành từ quá trình trùng hợp mở vòng caprolactam, công thức đơn vị lặp là [NH-(CH₂)₅-CO]ₙ. PA66 là sản phẩm trùng ngưng giữa hexamethylenediamine và acid adipic (mỗi chất 6 carbon), công thức [NH-(CH₂)₆-NH-CO-(CH₂)₄-CO]ₙ. Số càng lớn thì nhóm amide càng thưa, vật liệu càng ít hút ẩm và mềm dẻo hơn (PA11, PA12), đổi lại chịu nhiệt kém hơn.

Các nhóm amide tạo liên kết hydro giữa các chuỗi, đây là lý do PA cứng, bền kéo và chịu mài mòn. Cũng chính nhóm này kéo nước vào, nên một đặc điểm hai mặt: cứng nhờ liên kết hydro, nhưng hút ẩm cũng vì nó.

Bảng thông số PA6 và PA66

Hai cột dưới lấy từ datasheet BASF của hai loại hạt ép phun không gia cường, B3K (PA6) và A3K (PA66). Số của các hãng khác lệch vài phần trăm; ví dụ B27 E ghi tỷ trọng 1140 kg/m³, hút nước bão hòa 8,5% và cân bằng 2,2% (Albis, chép từ BASF). Vì vậy hãy coi đây là khoảng tham khảo, và luôn lấy số thật từ datasheet đúng loại hạt đang mua.

Đọc bảng ở hai chỗ dễ nhầm nhất. Thứ nhất, nóng chảy 220 hay 260 °C chỉ là nhiệt độ vật liệu chảy lỏng, không phải nhiệt độ làm việc. Thứ hai, module kéo của PA6 rơi từ 3100 xuống 1000 MPa khi đã hút ẩm: cùng một chi tiết, mùa nồm cứng bằng một phần ba so với lúc mới sấy. Bản vẽ kỹ thuật cho chi tiết PA thường phải tính theo số liệu ở trạng thái ẩm, không phải trạng thái khô.

Nhiệt độ sấy hạt nhựa PA

Hạt PA phải sấy trước khi ép phun hoặc đùn. Chế độ BASF ghi cho Ultramid B3K là sấy 80 °C trong 4 giờ bằng máy sấy khí khô (dry air dryer), đưa độ ẩm hạt về 0,03 đến 0,06%; thời gian có thể phải kéo dài nếu bao bì đã mở hoặc hạt để lâu. BASF cũng cảnh báo sấy quá mức làm độ nhớt chảy tăng khi gia công. Nhiệt độ nóng chảy khi ép phun là 250 đến 270 °C cho PA6 (khuôn 40 đến 60 °C) và 280 đến 300 °C cho PA66 (khuôn 60 đến 80 °C).

Nước còn trong hạt bay hơi khi hạt ở nhiệt độ nóng chảy, tạo bọt khí, vệt bạc trên bề mặt và làm đứt mạch polymer (thủy phân), khiến chi tiết giòn. Máy sấy khí khô tách ẩm tốt hơn máy sấy gió nóng thường, đặc biệt ở những ngày nồm. Bao hạt chưa mở nên để nơi khô; nếu bao đã để lạnh, đợi hạt cân bằng nhiệt với phòng trước khi mở để tránh ngưng tụ trên hạt (BASF).

Nhựa PA chịu được nhiệt độ bao nhiêu

Ba con số cùng tồn tại và hay bị lẫn. Nóng chảy 220 °C (PA6) và 260 °C (PA66) là điểm vật liệu chảy. Nhiệt độ biến dạng dưới tải (HDT A, 1,8 MPa) chỉ là 60 °C với PA6 và 75 °C với PA66 khi hạt không gia cường; với tải nhẹ 0,45 MPa (HDT B) là 180 và 220 °C. Còn khả năng làm việc lâu dài đo bằng chỉ số nhiệt: sau 20000 giờ ở 100 °C (PA6) hoặc 101 °C (PA66), độ bền kéo còn một nửa.

Hệ quả thực tế: câu ‘PA làm việc ổn định 100 đến 120 °C trong thời gian dài’ thường gặp trên mạng chỉ đúng nếu chi tiết gần như không chịu tải, hoặc dùng loại hạt gia cường sợi thủy tinh. Chi tiết PA không gia cường chịu tải ở trên khoảng 60 đến 75 °C sẽ biến dạng. Gia cường sợi thủy tinh nâng HDT đáng kể nhưng đó là loại hạt khác, có datasheet riêng.

Nhựa PA có an toàn không

Câu trả lời phụ thuộc vào loại hạt, nhiệt độ và thời gian tiếp xúc, nên không có đáp án ‘an toàn tuyệt đối’. Hoa Kỳ cho phép nylon 6 và nylon 66 tiếp xúc thực phẩm theo 21 CFR 177.1500 với giới hạn chiết xuất cụ thể (ví dụ nylon 66 tối đa 1,5% chiết ra nước, nylon 6 tối đa 1,0%, tính theo khối lượng nhựa). Ở EU, quy định 10/2011 đặt giới hạn thôi nhiễm riêng cho monomer: caprolactam 15 mg/kg thực phẩm, hexamethylenediamine 2,4 mg/kg, acid adipic 60 mg/kg.

Viện BfR của Đức chỉ ra một điểm bản cũ bỏ qua: ở dụng cụ bếp bằng PA, các oligomer (đoạn polymer ngắn) có thể chuyển sang thực phẩm đáng kể khi nhiệt độ trên 70 °C, nên BfR khuyên giữ thời gian tiếp xúc với thức ăn nóng càng ngắn càng tốt. Nghĩa là muôi, sạn nylon dùng đảo thức ăn nóng liên tục không phải trường hợp an toàn nhất, dù hạt PA đạt chuẩn tiếp xúc thực phẩm.

PA được tạo từ caprolactam hoặc hexamethylenediamine với acid adipic, không dùng bisphenol A làm monomer. Một số bài viết gọi PA bình sữa là ‘xu hướng mới’, ‘trong suốt như thủy tinh’ và ‘chịu tiệt trùng không thôi nhiễm’. Tôi không tìm được nguồn đáng tin xác nhận các câu này; vật liệu bình sữa trên thị trường hiện chủ yếu là PP, PPSU, thủy tinh, silicone, và bài này không khuyến nghị dùng PA cho bình sữa.

PA6 và PA66 khác nhau thế nào

PA66 nóng chảy cao hơn 40 °C, HDT cao hơn khoảng 15 °C, cứng và bền mài mòn hơn một chút; đổi lại co ngót lớn hơn (1,5 đến 1,8% so với 0,75%) và giá cao hơn. PA6 dẻo dai hơn, dễ gia công, bề mặt bóng và rẻ hơn. Mitsubishi Chemical đo trên bán thành phẩm cho thấy hút nước 24 giờ của PA66 (0,6%) thấp hơn PA6 (0,72%), còn bão hòa lại ngược lại (PA66 8%, PA6 6,6%); cho nên so hút ẩm của hai loại cần ghi rõ điều kiện đo.

Chọn thế nào: bánh răng, ổ trượt, chi tiết gần nguồn nhiệt hoặc chịu tải liên tục thường chọn PA66; chi tiết cần dẻo dai, thẩm mỹ, giá tốt như nắp chụp, vỏ máy cầm tay thường chọn PA6. Hai loại cũng khác chế độ ép: PA66 cần nhiệt độ nóng chảy cao hơn khoảng 30 °C (bảng trên).

Nhựa PA in 3D

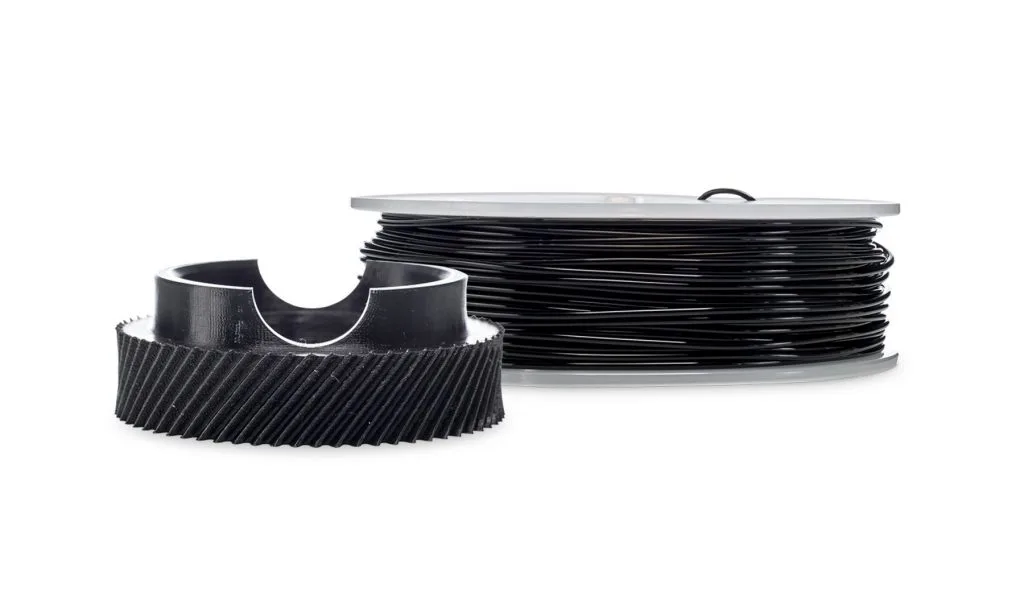

Sợi nylon in 3D dùng cho chi tiết chịu làm việc thật như bản lề, móc, bánh răng, khớp nối, khác với PLA và ABS thường chỉ dùng cho mô hình. Prusa Research xếp nylon vào nhóm ‘rất khó in’, chỉ khuyên người có kinh nghiệm: sợi hút tới khoảng 10% khối lượng nước nếu để sai cách, cần sấy ít nhất 4 giờ ở dưới 90 °C trước khi in, đầu phun khoảng 285 °C, bàn in khoảng 110 °C, và phải có buồng kín vì vật liệu cong vênh mạnh và thải khí có mùi gắt, hạt siêu mịn.

Lỗi do sợi ẩm là bọt khí, bề mặt xù và lớp in không đều, đúng như hạt ẩm khi ép phun. Sợi pha sợi carbon cong vênh ít hơn nhiều, có thể in không cần buồng kín (Prusa, ghi cho PA11 carbon). Chi tiết in xong vẫn tiếp tục hút ẩm, nên cứng khác nhau giữa mùa nồm và mùa khô.

So sánh nhựa PA và nhựa PE

Hai nhóm vật liệu khác cấp độ. PE là nhựa hàng hóa, dẻo, rẻ, dùng cho túi, màng, chai, ống nước; PA là nhựa kỹ thuật, cứng, chịu nhiệt và mài mòn tốt hơn, dùng cho chi tiết máy. Để có số cụ thể, tôi dùng datasheet HDPE của Borealis (Borstar BB2588): tỷ trọng 958 kg/m³, nóng chảy 132 °C, Vicat 127 °C, giới hạn chảy 30 MPa.

Nhiều bài ghi PE ‘mềm ở khoảng 80 đến 90 °C’. Với HDPE, nhiệt độ làm mềm Vicat là 127 °C nên câu đó không đúng cho loại này; PE vẫn thua PA khi chịu nhiệt kèm tải, nhưng con số phải ghi theo từng loại nhựa PE. Cần đựng nước, hóa chất thì PE là lựa chọn thông thường; cần bánh răng, ổ trượt, con lăn thì phải là PA.

Giá nhựa PA phụ thuộc vào gì

Giá hạt PA cao hơn đáng kể so với PP, PE và ABS, và biến động theo giá nguyên liệu hóa dầu nên bài này không đưa con số. PA66 thường đắt hơn PA6, hạt nguyên sinh đắt hơn hạt tái sinh, hạt gia cường sợi thủy tinh khác giá theo tỷ lệ sợi. Mitsubishi Chemical cũng ghi PA66 đắt hơn PA6 và PA6 là lựa chọn tiết kiệm khi chưa cần các đặc tính hơn của PA66. Báo giá chính xác phải hỏi nhà cung cấp hạt theo loại, xuất xứ và số lượng.

Ứng dụng của nhựa PA

Ô tô là ngành tiêu thụ PA lớn nhất, khoảng 35% theo một tổng quan trên tạp chí Polímeros (2022), cao hơn mức 30% hay được trích. Dưới nắp capo, PA dùng cho nắp động cơ, cổ hút gió, bình nước làm mát và hệ thống nhiên liệu nhờ chịu nhiệt và chịu dầu; nội ngoại thất dùng cho tay nắm cửa và vỏ gương. Lợi ích chính là nhẹ hơn kim loại.

Điện và điện tử dùng PA cho vỏ aptomat, đầu nối, chi tiết cách điện; để đạt chống cháy thì phải dùng loại hạt có phụ gia chống cháy chứ PA thường chỉ tự tắt một phần (Aikolon). Dây rút nhựa là sản phẩm quen thuộc làm từ PA66. Máy móc cơ khí dùng PA cho bánh răng, bạc trượt, con lăn băng tải, vít và ốc nhựa nhờ ma sát thấp và chống mài mòn, không cần bôi trơn thường xuyên. Dệt may dùng sợi nylon cho đồ thể thao, tất, dây đai. Gia dụng có muôi và sạn dùng với chảo chống dính, kèm lưu ý về nhiệt độ thôi nhiễm đã nêu ở trên.

Với ngành đóng gói và logistics, PA hiện diện ở lớp ruột của túi khí chèn hàng container: theo tài liệu của chính ICD Việt Nam, ruột túi là màng phức hợp PA/PE, trong đó PA đóng vai trò chặn khí để túi giữ áp suất suốt hành trình; vỏ ngoài là giấy kraft hoặc PP dệt. Vì vậy nói PA là vật liệu chính của túi khí là chưa đúng, PA chỉ là một lớp trong ruột; một catalog nhà sản xuất khác ghi tỷ lệ khoảng 15% PA trong màng ruột.

Câu hỏi thường gặp

Nhựa PA là gì?

Nhựa PA (polyamide, thường gọi là nylon) là nhựa nhiệt dẻo kỹ thuật có nhóm amide lặp lại trong mạch chính. Hai loại phổ biến là PA6 (nóng chảy khoảng 220 °C) và PA66 (khoảng 260 °C).

Nhựa PA khác nhựa PE và PP thế nào?

PE và PP là nhựa hàng hóa, rẻ và dẻo, dùng cho túi, màng, hộp. PA là nhựa kỹ thuật, cứng, chịu mài mòn và nhiệt tốt hơn nhưng hút ẩm, nên dùng cho chi tiết máy.

Nhiệt độ sấy hạt nhựa PA là bao nhiêu?

BASF khuyến nghị 80 °C trong 4 giờ bằng máy sấy khí khô cho hạt PA6 Ultramid B3K, đưa độ ẩm hạt về 0,03 đến 0,06%. Loại hạt khác có thể khác, cần theo datasheet của nhà cung cấp.

Nhựa PA chịu được nhiệt độ bao nhiêu?

Nóng chảy 220 °C (PA6) và 260 °C (PA66). Chịu tải lâu dài thì thấp hơn nhiều: HDT A chỉ 60 và 75 °C, chỉ số nhiệt 20000 giờ khoảng 100 °C cho hạt không gia cường.

Nhựa PA có an toàn khi tiếp xúc thực phẩm không?

Hạt đạt chuẩn tiếp xúc thực phẩm (21 CFR 177.1500 ở Mỹ, 10/2011 ở EU) là an toàn trong điều kiện quy định. BfR lưu ý oligomer thôi nhiễm đáng kể ở trên 70 °C, nên hạn chế tiếp xúc nóng kéo dài.

Làm sao nhận biết nhựa PA bằng thử cháy?

PA cháy với ngọn xanh viền vàng, mùi giống sừng hoặc len cháy, chảy và nhỏ giọt mạnh. Đây chỉ là nhận biết sơ bộ, vì phụ gia chống cháy có thể làm lệch kết quả (Boedeker).

Nhựa PA có tái chế được không?

Có thể tái chế vì là nhựa nhiệt dẻo, nhưng khó hơn nhựa thông dụng vì hút ẩm và dễ giảm chất lượng sau mỗi lần nóng chảy. Sản phẩm tái chế thường dùng cho chi tiết kỹ thuật yêu cầu thấp hơn.

Ký hiệu tái chế của nhựa PA là số mấy?

PA không thuộc nhóm số 1 đến 6 nên nằm trong nhóm 7 (Other); sản phẩm thường ghi thêm chữ PA hoặc Nylon để phân biệt.

Vì sao nhựa PA hay pha sợi thủy tinh?

Mã như PA66 GF30 là PA66 gia cường 30% sợi thủy tinh. Gia cường làm tăng độ cứng, HDT và độ ổn định kích thước, giảm co ngót, đổi lại giòn hơn và bề mặt thô hơn.

Liên hệ ICD Việt Nam

Công ty TNHH Sản xuất Công nghiệp ICD Việt Nam

Miền Bắc: Tầng 3, Tòa nhà Thăng Long A1, Thôn Bầu, Xã Thiên Lộc, Hà Nội, 0983 797 186 / 090 345 9186 / 090 5859 186
Miền Nam: 551/212 Lê Văn Khương, Tân Thới Hiệp, Quận 12, TP.HCM, 098 6784 186

Email: sales@icdvietnam.com.vn
Zalo: Chat Zalo ngay

Nguồn tham khảo

• BASF, Ultramid B3K (PA6) Product Information, 09/2026: tỷ trọng 1130 kg/m3, nóng chảy 220 °C, hút ẩm bão hòa 9 đến 10%, cân bằng 23 °C/50% RH 2,6 đến 3,4%, HDT A 60 °C, sấy 80 °C 4 giờ - download.basf.com
• BASF, Ultramid A3K (PA66) Product Information, 09/2026: nóng chảy 260 °C, hút ẩm bão hòa 8 đến 9%, cân bằng 2,5 đến 3,1%, HDT A 75 °C, co ngót 1,5/1,8% -
• 21 CFR 177.1500, Nylon resins (Điều kiện và giới hạn chiết xuất của nylon 6 và nylon 66 tiếp xúc thực phẩm, eCFR) - ecfr.gov
• BfR (Đức), Polyamide Kitchen Utensils: Keep contact with hot food as brief as possible (SML caprolactam 15, hexamethylenediamine 2,4, acid adipic 60 mg/kg theo Reg. EU 10/2011; oligomer PA chuyển sang thực phẩm nóng trên 70 °C) - bfr.bund.de
• Asahi Kasei, What are polyamide resins (nylon resins)? (cấu trúc, số carbon trong tên PA, ưu và nhược điểm) - asahi-kasei-plastics.com
• Mitsubishi Chemical Group, Nylons as Engineering Plastics (PA6 và PA66, hút nước, mài mòn ISO 7148-2) - mcam.com
• Prusa Knowledge Base, Polyamide (Nylon) (sấy ít nhất 4 giờ dưới 90 °C, hút tới 10% khối lượng, đầu phun 285 °C) - help.prusa3d.com
• Borealis, Borstar BB2588 HDPE Product Data Sheet, 05/08/2024 (tỷ trọng 958 kg/m3, nóng chảy 132 °C, Vicat 127 °C) - borealisgroup.com
• Aikolon, Identification of plastics by burning (PA: ngọn xanh viền vàng, mùi sừng hoặc len cháy, chảy nhỏ giọt mạnh) - aikolon.fi
• Boedeker Plastics, Plastic Identification (thử cháy chỉ để nhận biết sơ bộ) - boedeker.com
• ICD Việt Nam, bài Dunnage Bag Materials: Kraft, Woven PP, PA/PE (tài liệu nội bộ về cấu tạo túi khí chèn hàng: ruột PA/PE, vỏ kraft hoặc PP dệt)
• Polímeros (2022), Recent advances in the use of Polyamide-based materials for the automotive industry (ô tô chiếm 35% tiêu thụ PA) - doi.org
• Tiêu chuẩn ISO 1874 (vật liệu polyamide đúc và đùn) và ASTM D4066 (phân loại polyamide)
