Van bơm là bộ phận cho khí nén đi vào và giữ khí lại trong túi khí chèn hàng, nên nó quyết định cả tốc độ bơm lẫn việc túi có giữ được áp suất suốt hành trình hay không. Trên thị trường có hai loại chính: van thường đường kính khoảng 10 mm và van bơm nhanh khoảng 30 mm. Theo tài liệu kỹ thuật của ICD Việt Nam, thời gian bơm cùng một túi qua van nhỏ dài gấp khoảng ba lần so với van bơm nhanh.

Tôi là Lê Văn Thăng, làm vật tư đóng gói ở ICD Việt Nam từ năm 2011. Bài này giải thích bên trong van có gì và vì sao nó tự đóng khi rút súng bơm, so sánh van thường với van bơm nhanh, cách chọn súng bơm hợp với từng loại van, và những dấu hiệu nhận ra van rò khí trước khi đóng cửa container. Phần cơ chế tôi đối chiếu với các bằng sáng chế về van túi khí đã công bố, vì đây là chỗ ít tài liệu tiếng Việt nói rõ.

Van bơm túi khí là gì? Vai trò trong cơ chế chịu lực

Van bơm là bộ phận duy nhất nối ruột túi khí (lớp màng PA và PE bên trong) với nguồn khí nén. Nó làm ba việc: mở đường cho khí vào khi bơm, tự đóng lại khi rút súng, và giữ kín suốt hành trình để túi duy trì lực ép lên khối hàng. Một túi có vỏ tốt mà van rò thì sau vài ngày trên biển cũng chỉ còn là một tấm giấy mềm kẹp giữa hai kiện.

Quá trình làm việc diễn ra như sau. Khi súng bơm được lắp vào van, luồng khí nén đi qua van vào ruột túi. Khi rút súng ra, van tự đóng lại, thường nhờ lò xo hoặc một màng chắn đàn hồi, và chính áp suất khí trong túi ép bộ phận đóng chặt hơn vào đế van. Sau đó nắp van được vặn lại như một lớp bảo vệ thứ hai.

Tốc độ bơm quan trọng vì nó quy ra công lao động ở bãi đóng hàng. Một container có thể dùng nhiều túi, mỗi túi phải bơm tới đúng mức áp suất, ví dụ 0,2 bar với túi giấy cấp 1. Van bơm nhanh giúp đạt mức đó sớm hơn, nhưng điều quan trọng hơn là túi đạt đúng áp suất và giữ được áp suất, vì lực ép tĩnh đó mới là thứ giữ khối hàng không xô dịch.

Bên trong van có gì? Cơ chế tự đóng theo các bằng sáng chế

Bên trong một van bơm túi khí thường gồm thân van gắn chặt vào vỏ túi, một bộ phận đóng mở (nấm van, đĩa van hoặc nắp lật), một lò xo đẩy bộ phận này về vị trí đóng, gioăng hoặc vòng O làm kín, và nắp đậy bên ngoài. Bằng sáng chế US7195029 mô tả đúng cấu tạo này: thân van, lò xo, nấm van, gioăng và vòng O phối hợp để vừa cho bơm vào vừa cho xả ra khi cần.

Khi đầu súng bơm ép vào, nó đẩy nấm van lùi xuống, mở khe cho khí đi qua. Rút súng ra, lò xo đẩy nấm van trở lại, và áp suất trong túi tiếp tục ép nấm van lên gioăng, nên túi càng căng thì van càng kín. Đó là lý do tiếng xì khi rút súng chỉ kéo dài trong khoảnh khắc lò xo đưa nấm van về chỗ.

Không phải van nào cũng dùng nấm van. Bằng sáng chế US5871031A mô tả van một chiều kiểu nắp lật giữ bằng lò xo, có ba vị trí: đóng kín, một chiều để bơm, và hai chiều để xả khí. Bằng sáng chế US9278641B2 lại dùng một đĩa van nổi ép vào đế bằng lò xo; muốn xả túi thì ấn đĩa xuống và xoay cho tai đĩa gài vào vấu, van được giữ ở trạng thái mở cho khí thoát hết mà không cần giữ tay.

Van thường và van bơm nhanh khác nhau thế nào?

Hai loại van khác nhau chủ yếu ở đường kính lỗ thông khí, kéo theo khác biệt về tốc độ bơm và loại súng bơm dùng được. Catalogue của ICD Việt Nam ghi túi khí dùng van Proair hoặc van thường, và sơ đồ so sánh trong tài liệu kỹ thuật cho thấy van thường khoảng 10 mm, van bơm nhanh khoảng 30 mm.

Van thường (van nhỏ)

Van thường có đường kính nhỏ, khoảng 10 mm, dùng nắp vặn hoặc nắp nhấn. Vì lỗ nhỏ nên lưu lượng khí đi vào bị hạn chế và tốc độ bơm chậm hơn. Với túi khí container cỡ lớn như 100 x 180 cm, thời gian bơm mỗi túi kéo dài rõ rệt và làm chậm tiến độ đóng hàng khi một container cần nhiều túi.

Van bơm nhanh (van lớn)

Van bơm nhanh có đường kính lớn hơn, khoảng 30 mm, nên cho lượng khí đi qua lớn hơn nhiều trong cùng thời gian. Theo tài liệu ICD Việt Nam, thời gian bơm qua van nhỏ dài gấp khoảng ba lần van bơm nhanh. Van loại này cũng tự đóng khi rút súng và thường cho phép xả khí dễ dàng, nên phù hợp với túi cần bơm lại nhiều lần như túi vải PP dệt.

Van bơm nhanh được lắp trên cả túi giấy Kraft lẫn túi vải PP dệt dùng cho container; loại van không quyết định cấp chịu lực của túi. Cấp chịu lực do kết cấu vỏ quyết định, và theo catalogue của ICD Việt Nam, túi giấy Kraft thông dụng là cấp 1 còn túi PP dệt có các mức Level 0 đến 5.

Bảng so sánh hiệu suất van

Bảng trên tóm tắt từ tài liệu ICD Việt Nam. Con số ba lần là tỷ lệ tương đối giữa hai loại van trên cùng một nguồn khí; thời gian thực tế còn phụ thuộc áp suất và lưu lượng máy nén khí, chiều dài ống dẫn và cỡ túi.

Vật liệu và độ bền kỹ thuật của van

Van bơm phải chịu áp suất liên tục từ túi và đủ cứng để không gãy khi bị súng bơm ép vào hay bị va chạm lúc xếp hàng. Thân van thường làm bằng nhựa kỹ thuật có gờ tăng cứng, hàn hoặc kẹp chặt vào ruột túi để mối nối không trở thành điểm rò.

Bộ phận quyết định độ kín là gioăng cao su hoặc đệm kín bên trong. Gioăng bị bụi, cát bám vào, bị chai cứng theo thời gian hoặc bị đầu súng không khớp làm biến dạng là những nguyên nhân rò khí hay gặp. Nắp van ngoài chỉ có vai trò che chắn lõi van, nhưng thiếu nắp thì bụi dễ lọt vào và làm hỏng gioăng về lâu dài.

Với túi vải PP dệt, van được thiết kế để xả khí dễ dàng và bơm lại nhiều lần. Dù vậy, lò xo và gioăng vẫn mỏi dần theo số lượt dùng, nên trước mỗi lượt tái sử dụng hãy kiểm tra van như kiểm tra vỏ túi.

Chọn súng bơm khí nén tương thích với van

Hiệu quả của van phụ thuộc gần như hoàn toàn vào súng bơm. Súng phải có đầu nối vừa khít với đường kính và cơ cấu khoá của van: súng cho van bơm nhanh không dùng cho van nhỏ và ngược lại, vì đầu nối không khớp vừa gây rò lúc bơm vừa có thể chọc hỏng màng van.

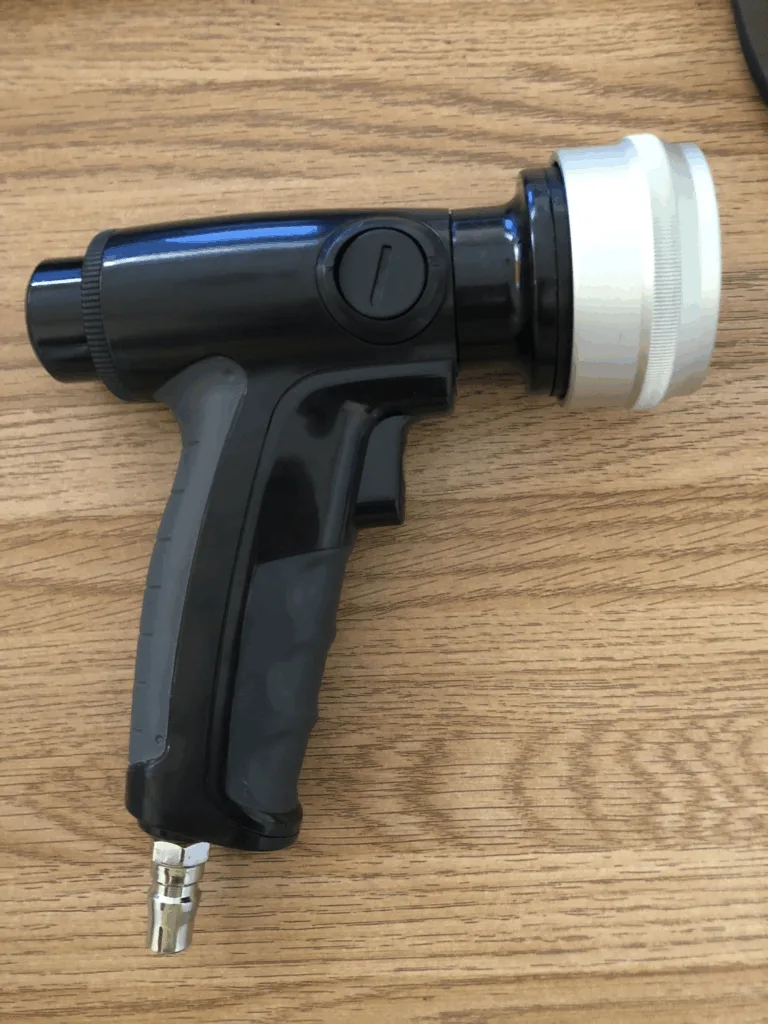

Súng bơm chuyên dụng nên có đồng hồ đo áp suất hoặc chức năng tự ngắt để bơm đúng mức khuyến nghị, ví dụ 0,2 bar với túi giấy Kraft cấp 1. Súng bơm van Mega mà ICD Việt Nam đang cung cấp có dải làm việc 0,2 đến 0,8 bar (3 đến 11 PSI), đầu bơm Venturi, khớp nối kiểu Click and Lock, ren nối ống 1/4 hoặc 3/8 inch, nặng khoảng 350 g và có van xả nhanh.

Đầu bơm Venturi hoạt động thế nào?

Đầu bơm Venturi cho dòng khí nén đi qua một đoạn thắt hẹp, tạo vùng áp suất thấp hút thêm không khí xung quanh vào cùng dòng. Bằng sáng chế US7455086B1 mô tả cơ chế này: lượng khí vào túi lớn hơn lượng khí nén lấy từ máy, nên túi phồng nhanh mà không tốn nhiều khí nén. Cũng sáng chế đó mô tả van lò xo tự ngắt khi đạt áp suất đặt trước, tránh bơm dư.

Với người vận hành, điều cần nhớ là dải áp suất của súng phải bao trùm mức khuyến nghị của túi và đồng hồ phải còn chính xác. Súng có dải 0,2 đến 0,8 bar dùng được cho cả túi Kraft cấp 1 lẫn túi PP dệt các Level có áp suất làm việc trong khoảng đó.

Kinh nghiệm thực tế của ICD Việt Nam khi kiểm tra van

Lỗi tôi gặp nhiều nhất không phải van hỏng mà là dùng sai súng hoặc bơm theo cảm giác. Đội đóng hàng dùng súng tự chế hoặc súng không có đồng hồ thường bơm thiếu áp suất, túi trông có vẻ căng nhưng bị nén dễ dàng khi xe phanh gấp. Vì vậy ICD Việt Nam luôn tư vấn đồng bộ túi, van và súng bơm có đồng hồ.

Cách kiểm tra nhanh nhất là nghe ở van ngay khi rút súng. Theo kinh nghiệm của tôi, van tốt chỉ có tiếng xì thoáng qua; nếu tiếng xì kéo dài quá khoảng 3 giây hoặc to rõ, lõi van có vấn đề và nên bơm lại hoặc thay túi trước khi đóng hàng tiếp. Đây là kinh nghiệm hiện trường, không phải tiêu chuẩn đo, nên vẫn cần ấn tay kiểm tra lại các túi sau khi bơm xong một lúc.

Trước khi dùng một lô túi, nhất là túi đã lưu kho lâu hoặc túi PP dệt dùng lại, tôi kiểm tra van theo các bước sau:

• Nhìn mối nối giữa thân van và vỏ túi, không có vết nứt hay hở mép.
• Mở nắp, xem gioăng sạch, không dính cát bụi, không bị chai cứng.
• Lắp thử súng bơm, đầu nối phải vào khít và khoá chắc.
• Bơm thử, rút súng và nghe tiếng xì, rồi vặn chặt nắp.
• Với túi dùng lại, để túi đã bơm qua một ngày xem còn giữ khí không.

Xả khí sau vận chuyển

Trước khi dỡ hàng phải xả khí để giải phóng lực ép. Với van bơm nhanh, mở nắp và ấn lõi van, hoặc dùng chức năng xả của súng; một số thiết kế van cho phép khoá lõi ở vị trí mở để khí thoát hết. Không dùng dao rạch túi khi hàng còn đang bị ép, vì kiện hàng có thể bật ra khi túi xẹp đột ngột.

Câu hỏi thường gặp về van bơm túi khí

Dưới đây là các câu hỏi khách hàng hay hỏi ICD Việt Nam về van bơm túi khí.

Làm thế nào để biết van bơm có bị rò rỉ khí nén sau khi bơm không?

Cách đơn giản nhất là nghe ở van ngay khi rút súng bơm. Van tự đóng tốt chỉ có tiếng xì rất ngắn; theo kinh nghiệm, nếu tiếng xì kéo dài quá khoảng 3 giây hoặc to rõ thì nên kiểm tra lại nắp van hoặc thay túi khác. Sau khi bơm xong một lúc, ấn tay kiểm tra lại, túi mềm đi rõ rệt là túi đang rò.

Van bơm nhanh có dùng được với súng bơm thông thường loại dùng cho lốp xe không?

Không nên. Súng bơm lốp xe không có đầu nối khớp với van túi khí và thường không có đồng hồ đo áp suất phù hợp, dẫn đến hai rủi ro: bơm quá áp làm túi nổ hoặc giảm tuổi thọ, và rò khí ngay sau khi rút súng do đầu nối không đồng bộ. Hãy dùng súng bơm chuyên dụng đúng loại van.

Có thể dùng lại van bơm của túi khí đã xả hơi không?

Với túi vải PP dệt, van được thiết kế để bơm và xả nhiều lần. Với túi giấy Kraft thường dùng một lần, van vẫn hoạt động nhưng không nên dùng lại túi cho chuyến dài, vì vỏ giấy đã yếu đi sau lần nén trước và ảnh hưởng tới khả năng chịu lực.

Nắp van bị gãy có ảnh hưởng đến khả năng giữ khí không?

Nắp van chỉ bảo vệ lõi van bên trong. Nếu chỉ nắp bị gãy mà lõi van có gioăng vẫn nguyên vẹn và đóng tốt, túi vẫn giữ được áp suất. Tuy nhiên thiếu nắp thì bụi dễ lọt vào, làm hỏng gioăng về lâu dài, nên với chuyến dài nên thay túi khác.

Van to và van nhỏ có dùng chung một súng bơm được không?

Không. Mỗi loại van cần đầu súng tương ứng. Kho có cả hai loại túi thì nên có hai súng hoặc đầu nối đổi được, đánh dấu rõ để người vận hành không lắp nhầm.

Container phơi nắng có làm van bật mở không?

Khi nhiệt độ tăng, khí trong túi giãn nở và áp suất tăng lên, nhưng áp suất trong túi lại ép nấm van đóng chặt hơn vào đế van. Rủi ro thật nằm ở việc bơm dư ngay từ đầu, vì túi cấp 1 có áp suất nổ khoảng 0,6 bar, cao gấp ba mức làm việc 0,2 bar theo catalogue ICD Việt Nam.
